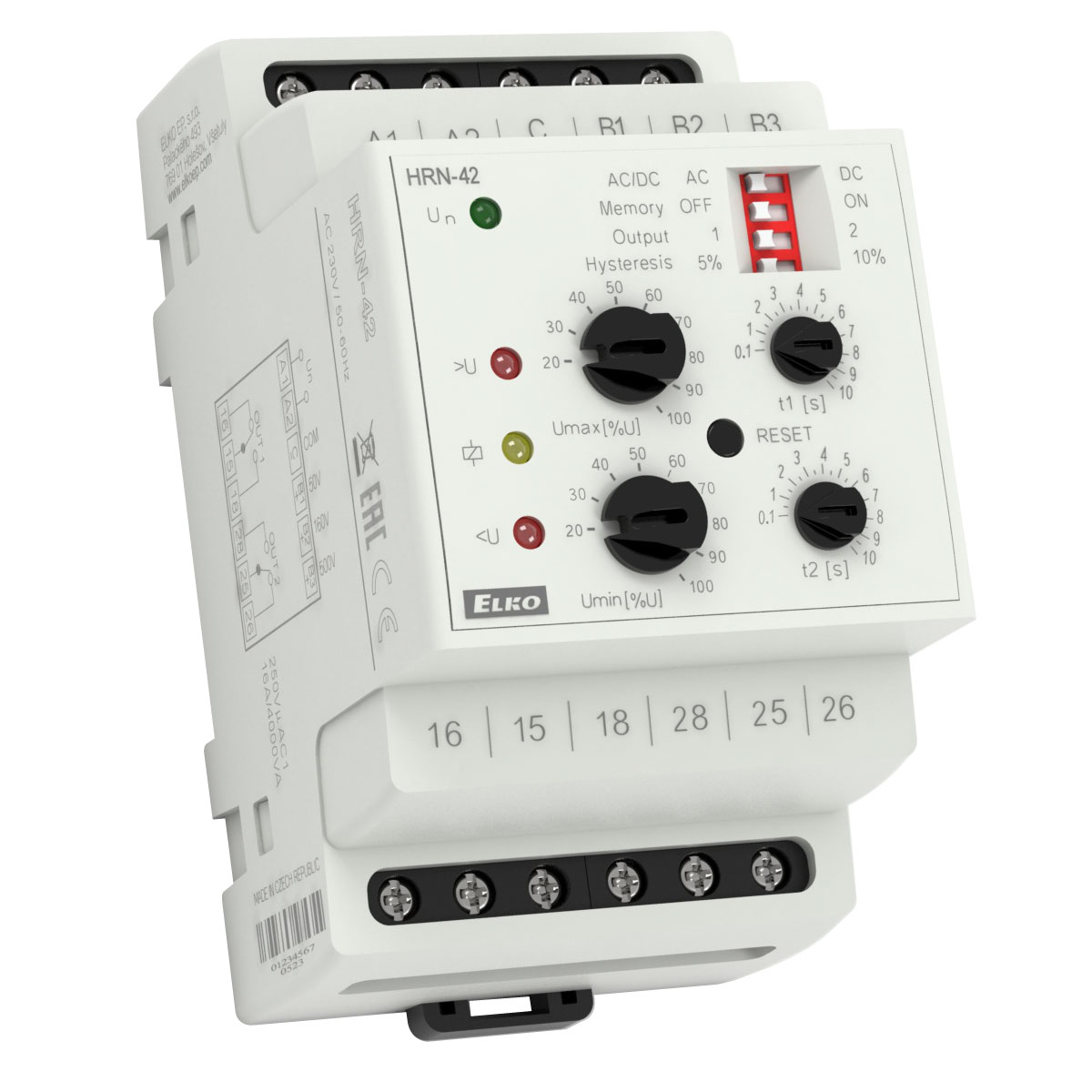

Kontrolné napäťové relé
HRN-42

POPIS

• relé určené pre sledovanie DC i AC napätia v 3 rozsahoch
• relé kontroluje veľkosť napätia v dvoch nezávislých úrovniach (Umin, Umax)
• nastavenie stráženej úrovne Umax (v % z rozsahu)
• nastavenie stráženej úrovne Umin
  (v % z rozsahu - pre HRN-42 -funkcia OKNO)
  (v % z nastavenej hornej medze - pre HRN-41 - funkcia HYSTERÉZIE)
• nastaviteľná funkcia “PAMÄŤ”
• funkcia druhého relé (samostatne / paralelne)
• nastaviteľné oneskorenie pre elimináciu krátkodobých výpadkov a špičiek pre každú úroveň nezávisle
• galvanicky oddelené napájanie od sledovaných vstupov
• výstupný kontakt 2x prepínací 16 A / 250 V AC1 pre každú sledovanú úroveň napätia
• v prevedení 3-MODUL, upevnenie na DIN lištu

TECHNICKÉ PARAMETRE

• Napájacie napätie: AC 110 V, AC 230 V, AC 400 V alebo AC/DC 24 V (AC 50 - 60 Hz)
• Príkon max.: 5 VA / 2.5 W (AC 110 V, AC 230 V, AC 400 V), 2 VA / 2.5 W (AC/DC 24 V)
• Počet kontaktov: 2x prepínací 16 A (AgNi)
• Upevnenie: DIN lišta EN 60715
• Krytie: IP40 z čelného panelu / IP20 svorky
• Rozmer: 90 x 52 x 65 mm
• Hmotnosť: 249 g (110 V, 230 V, 400 V); 146 g (24 V)
