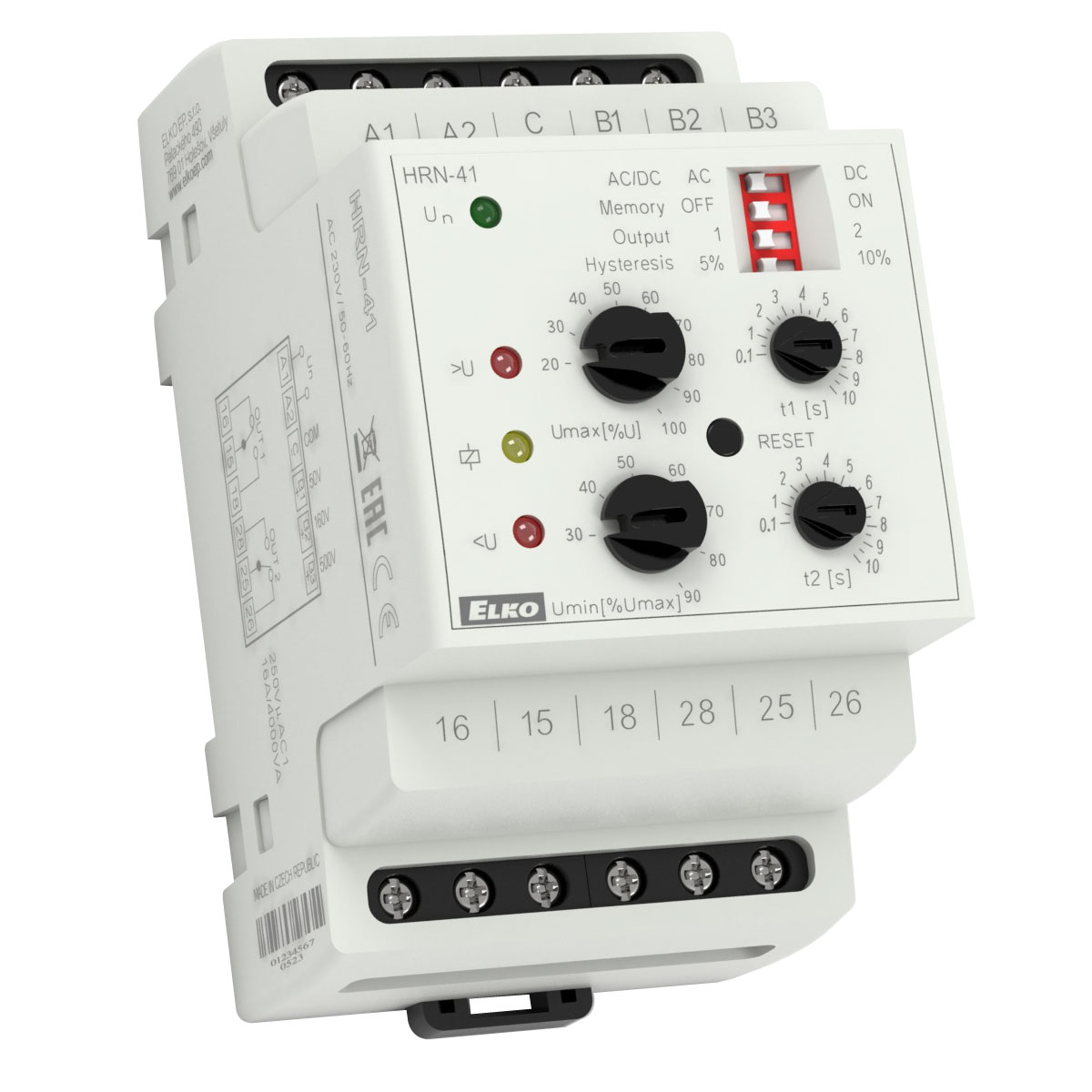

Kontrolné napäťové relé - HRN-41

Používa sa pre kontrolu DC i AC jednofázových napätí v troch rozsahoch.

POPIS

  • Kontrola veľkosti napätia v dvoch nezávislých úrovniach (prepätie / podpätie).
  • Nastaviteľná funkcia PAMÄŤ – pre návrat z chybového do normálneho stavu je treba stlačiť tlačidlo RESET.
  • Funkcia druhého relé (samostatne/paralelne).
  • Nastaviteľné oneskorenie pre elimináciu krátkodobých výpadkov a špičiek pre každú úroveň.
  • Nastavenie kontrolovanej úrovne Umax (v % rozsahu) a kontrolovanej úrovne Umin (v % z nastavenej hornej medze - funkcia HYSTERÉZIA).
  • Galvanicky oddelené napájanie od meracích vstupov (oproti kontrolným relé rady HRN-3).

TECHNICKÉ PARAMETRE

  • Napájacie napätie AC 230 V, AC 400 V alebo AC/DC 24 V.
  • kontrolované rozsahy:

1. rozsah: 10 – 50 V (vstupný odpor 212 kΩ, max. trvalé napätie 100 V)
2. rozsah: 32 – 160 V (vstupný odpor 676 kΩ, max. trvalé napätie 300 V)
3. rozsah: 100 – 500 V (vstupný odpor 2,12 MΩ, max. trvalé napätie 600 V)

  • Výstupný kontakt: 2x prepínací 16 A/250 V AC1 (AgNi, 4 000 VA) pre každú sledovanú úroveň napätia
  • V prevedení 3-MODUL, upevnenie na DIN lištu.
