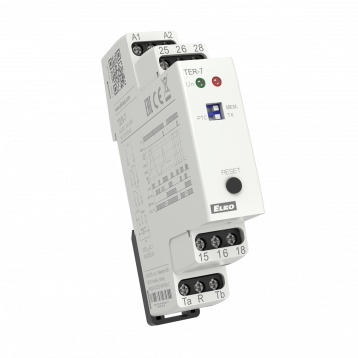

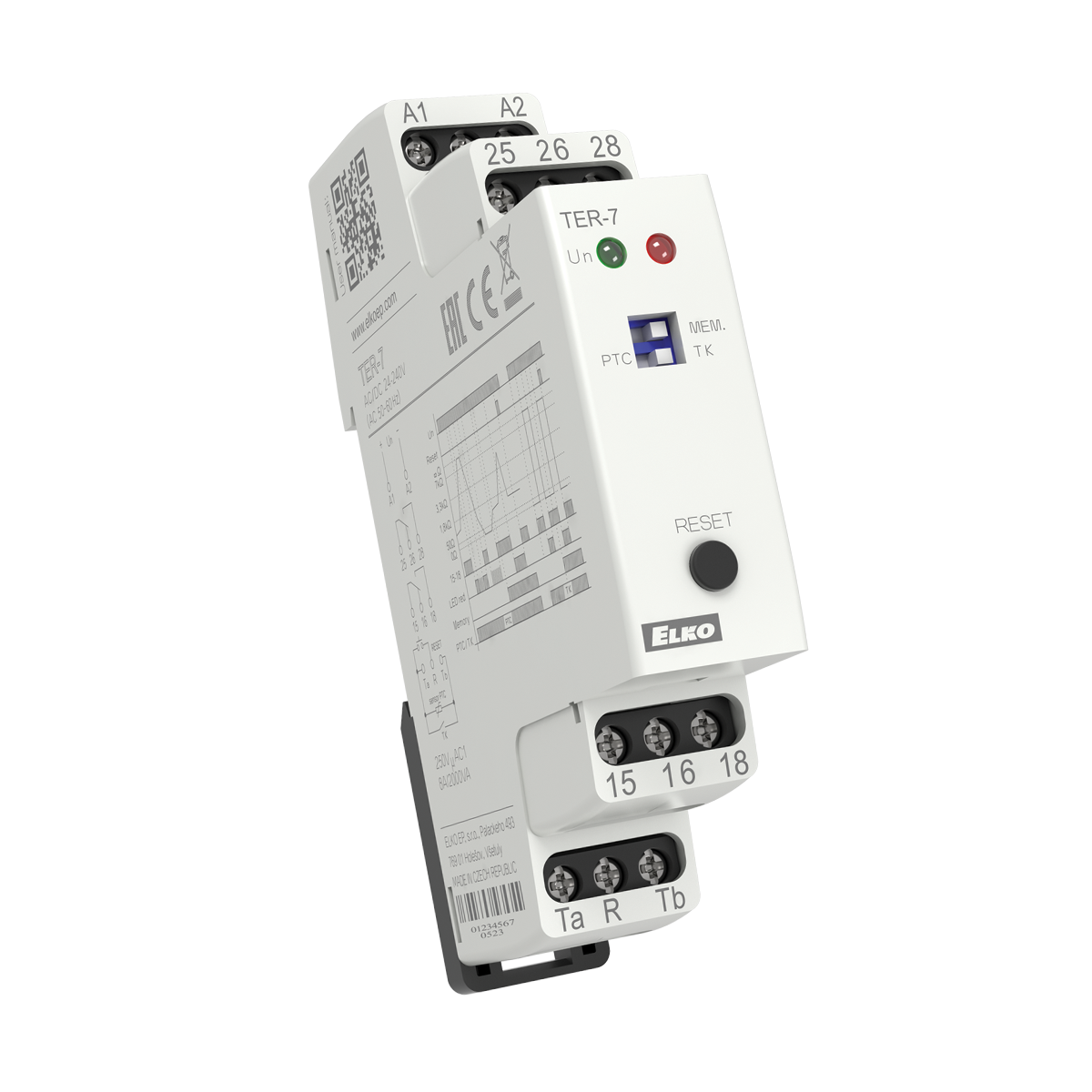

Termostat TER-7

Termostat s kontrolou teploty vinutia sa používa ako ochrana motorov.

POPIS

  • kontroluje teplotu vinutia motorov
  • ako snímací prvok sa používa senzor PTC zabudovaný vo vinutí motora, popr. externý PTC senzor alebo bimetalový kontakt - pevne nastavené úrovne spínania
  • funkcia PAMÄŤ - relé je pri chybovom stave zablokované až do zásahu obsluhy (stlačenie tlačidla RESET)
  • funkcia kontroly skratu alebo odpojenia senzora, stav poruchy senzora indikuje blikanie červenej LED
  • RESET chybového stavu:
    a) tlačítkom na prednom panely
    b) externým kontaktom (diaľkovo po dvoch vodičoch)
  • univerzálne napájacie napätie AC/DC 24 - 240 V
  • výstupný kontakt 2x prepínací 8 A /250 V AC1
  • stav prekročenia teploty motora indikuje svietenie červenej LED
  • v prevedení 1-MODUL, upevnenie na DIN lištu
  • svorky senzora nie sú galvanicky oddelené, ale je ich možné skratovať so svorkou PE bez poškodenia prístroja.

TECHNICKÉ PARAMETRE

  • Napájacie napätie: AC/ DC 24 - 240 V (AC 50-60 Hz)
  • Príkon: max. 2 VA / 1 W
  • Indikácia poruchy čidla: blikaním červenej LED
  • Počet kontaktov: 2x prepínací  8 A (AgNi)
  • Upevnenie: DIN lišta EN 60715
  • Krytie: IP40 z čelného panelu / IP20 svorky
  • Rozmer: 90 x 17.6 x 64 mm
  • Hmotnosť: 71 g
