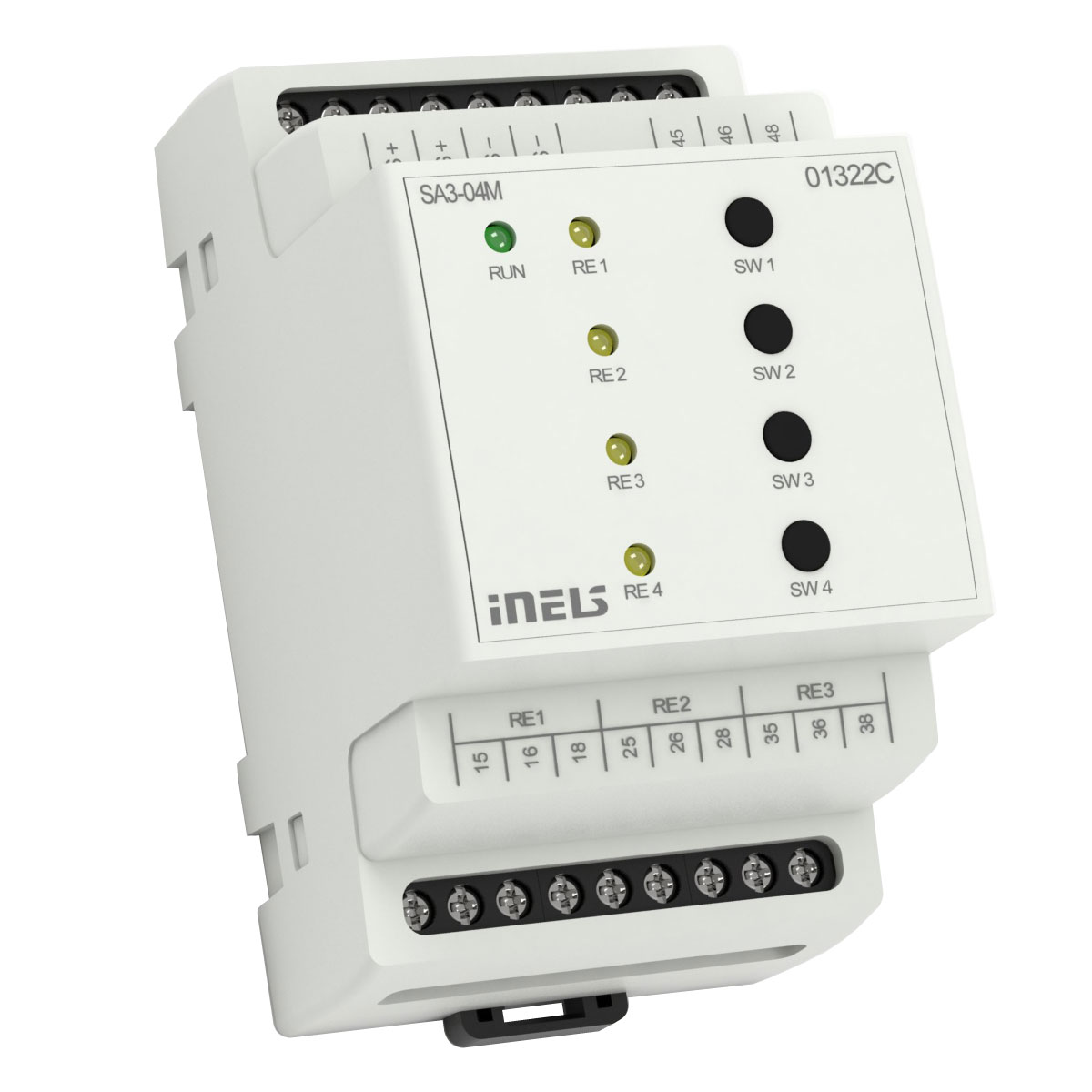

Spínacie štvorkanálový aktor SA3-04M

Slúži na spínanie domácich spotrebičov, zásuviek žalúzií / roliet.

Popis

  • SA3-04M je spínacie aktor vybavený 4 nezávislými relé s prepínacími bezpotenciálovými kontaktmi.
  • Maximálna zaťažiteľnosť kontaktov je 16 A / 4000 VA / AC1.
  • Každý z výstupných kontaktov je samostatne ovládateľný a adresovateľný.
  • Všetky štyri relé majú samostatne vyvedené vstupné svorky, a preto môžu spínať rôzne nezávislé potenciály.
  • Aktor je určený pre spínanie až štyroch najrôznejších spotrebičov a záťažou reléovým výstupom (bezpotenciálovým kontaktom).
  • Vďaka prepínacím kontaktom možno aktor využiť pre ovládanie až dvoch pohonov 230V (napr. Žalúzií, roliet alebo markíz), pričom vhodným prepojením kontaktov možno zabezpečiť hardvérové ​​zablokovanie možnosti súčasného zopnutie fázy na oba výstupy, viď. príklad zapojenia.
  • LED diódy na prednom paneli signalizujú stav každého výstupu.
  • Pomocou ovládacích tlačidiel na prednom paneli je možné meniť stav kontaktov jednotlivých relé manuálne a pre každé relé samostatne.
  • Spínacie aktory SA3-04M sú štandardne dodávané vo variante materiálu kontaktu Agsno2.
  • SA3-04M v prevedení 3-MODUL je určený pre montáž do rozvádzača na DIN lištu EN60715.

Technické parametre

  • Výstup: 4x prepínací 16 A/AC1
  • Spínané napätie: 250 V AC, 24 V DC
  • Napájacie napätie / tolerancia: 27 V DC, -20 / +10 %
  • Stratový výkon: max. 4 W
  • Stupeň krytia: IP20 prístroj, IP40 so zákrytom v rozvádzači
  • Inštalácia: do rozvádzača na DIN lištu EN 60715
  • Prevedenie: 3-MODUL
  • Rozmery: 90 x 52 x 65 mm
  • Hmotnosť: 164 g
