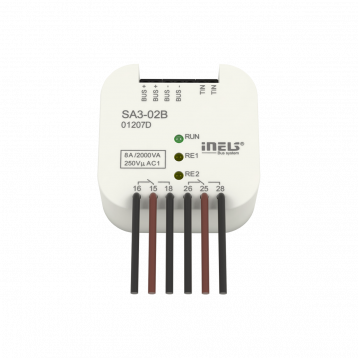

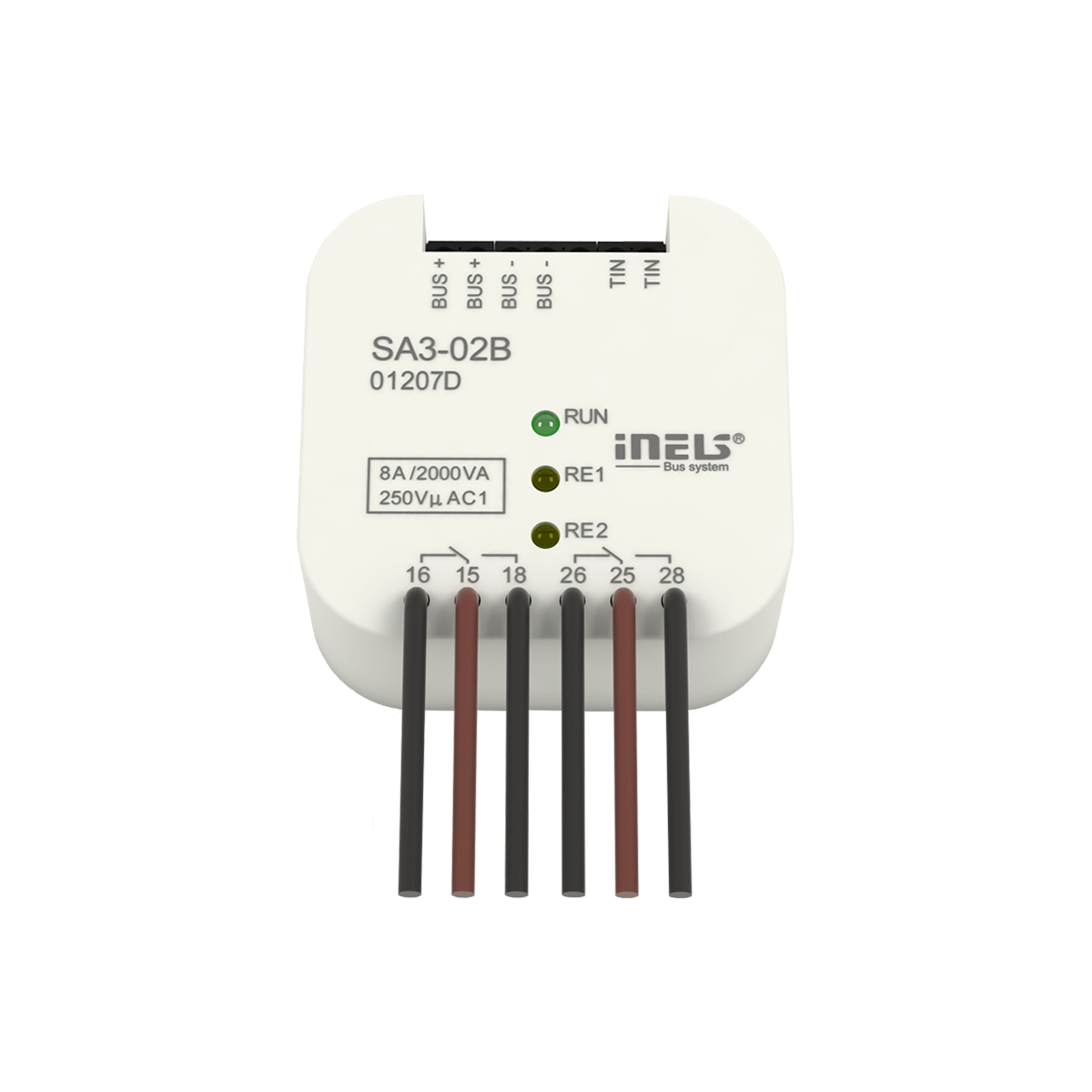

Spínací aktor SA3-02B

Slúži ku kontrole spínacích spotrebičov.

Popis

  • SA3-01B obsahuje 1 relé so spínacím bezpotenciálovým kontaktom, maximálna zaťažiteľnosť kontaktu je 16 A / 4000 VA / AC1.
  • SA3-02B obsahuje 2 relé s prepínacím bezpotenciálovým kontaktom, maximálna zaťažiteľnosť kontaktu je 8 A / 2000 VA / AC1.
  • Každý z výstupných kontaktov je samostatne ovládateľný a adresovateľný.
  • Obe relé u aktora SA3-02B majú samostatne vyvedené vstupné svorky, a preto môžu spínať rôzne nezávislé potenciály.
  • Vďaka prepínacím kontaktom možno aktor SA3-02B využiť pre ovládanie jedného pohonu 230V (napr. Žalúzie, rolety alebo markízy), pričom vhodným prepojením kontaktov možno zabezpečiť hardvérové ​​zablokovanie možnosti súčasného zopnutie fázy na oba výstupy.
  • Aktory sú vybavené teplotným vstupom pre pripojenie dvojvodičového externého teplotného senzora TC / TZ (pozri. Príslušenstvo).
  • LED diódy na prednom paneli signalizujú stav každého výstupu.
  • Spínacie aktory SA3 sú štandardne dodávané vo variante materiálu kontaktu AgSnO2.
  • SA3-01B, SA3-02B v prevedení B sú určené pre montáž do inštalačnej krabice.

Technické parametre

  • Výstup: 2x prepínací 8 A/AC1
  • Spínané napätie: 250 V AC, 24 V DC
  • Napájacie napätie / tolerancia: 27 V DC, -20 / +10 %
  • Stratový výkon: max. 4 W
  • Stupeň krytia: IP30
  • Inštalácia: do inštalačnej krabice
  • Rozmery: 49 x 49 x 21 mm
  • Hmotnosť: 50 g
