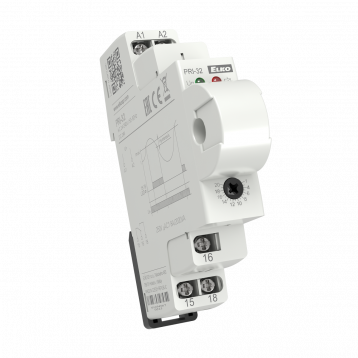

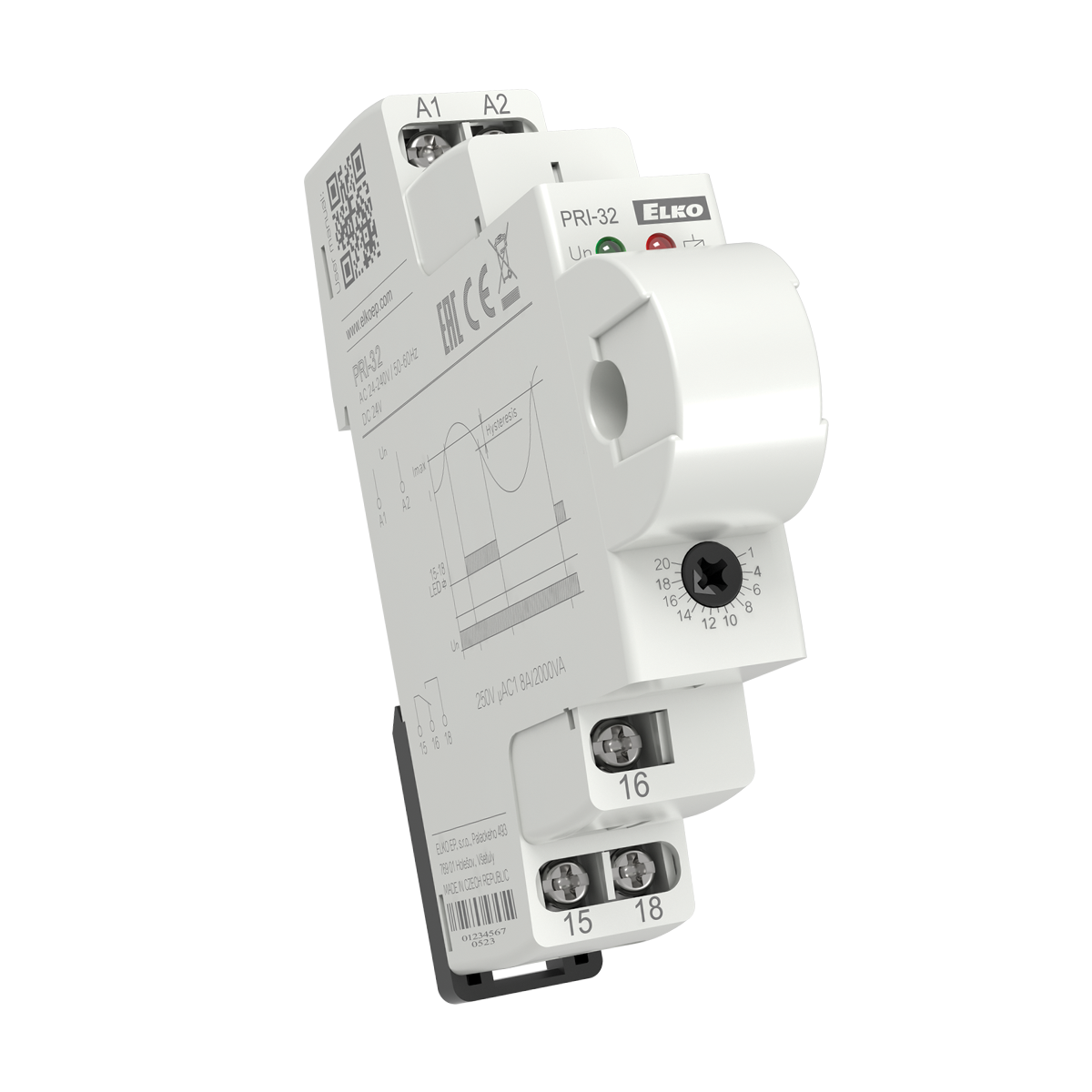

Kontrolné prúdové relé PRI-32

Relé s prúdovým transformátorom, ktoré sníma veľkosť prúdu prechádzajúceho vodiča, sa používa na kontrolu vykurovacích tyčí vo výhybkách, vykurovacích kábloch, indikáciu priechodu prúdu, kontrolu odberu jednofázových motorov.

EAN: 8595188121965 | Kód: 2196

POPIS

  • súčasťou výrobku je prúdový transformátor, ktorý pokiaľ je v ňom prevlečený vodič sníma veľkosť prechádzajúceho prúdu
  • táto konštrukcia znižuje tepelné namáhanie výrobku oproti konvenčným riešeniam so zabudovaným bočníkom, zvyšuje prúdový rozsah až do 20 A a galvanicky oddeľuje meraný obvod
  • slúži napríklad k monitorovaniu výhrevných tyčí vo výhybkách, výhrevných kábloch, indikácia prechodu prúdu, monitorovanie odberu jednofázových motorov...
  • plynulé nastavovanie vybavovacieho prúdu potenciometrom 1 - 20 A
  • univerzálne napájacie napätie AC 24 - 240 V a DC 24 V
  • prekročenie prúdu- prúd tečúci monitorovaným vodičom nesmie prekročiť 100 A
  • výstupný kontakt 1x prepínací 8 A
  • strmeňové svorky
  • 1-MODUL, upevnenie na DIN lištu

TECHNICKÉ PARAMETRE

  • Napájacie napätie: AC 24 - 240 V, DC 24 V (AC 50 - 60 Hz)
  • Príkon: max. 25 VA / 1.5 W
  • Počet kontaktov: 1x prepínací 8 A (AgNi)
  • Indikácia výstupu: červená LED
  • Upevnenie: DIN lišta EN 60715
  • Krytie: IP40 z čelného panelu / IP10 svorky
  • Rozmer: 90 x 17.6 x 80.5 mm
  • Hmotnosť: 75 g
