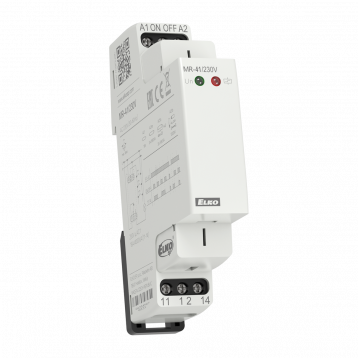

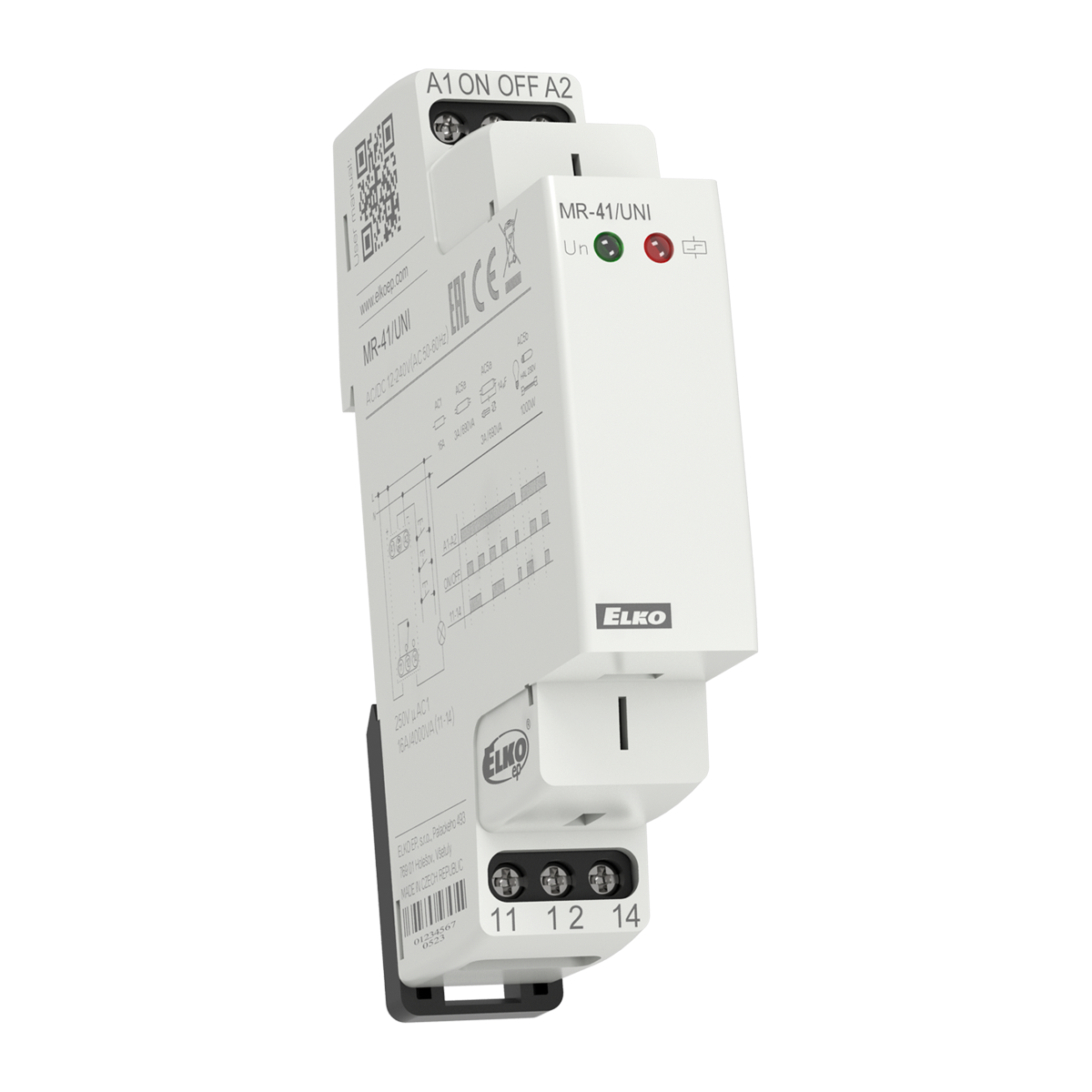

Pamäťové relé MR-41

POPIS

• pamäťové (impulzné) spínače ovládané tlačítkami pre spínanie osvetlenia z viacerých miest sú praktickou náhradou za striedavé (č. 6) a krížové (č. 7) prepínače
• vďaka ovládaniu tlačítkami (neobmedzený počet, paralelne pospájanými dvoma vodičami), sa inštalácia stáva prehladnejšou a pre montáž rýchlejšou
• relé MR-41/42 si pamätá svoj stav i po obnovení výpadku napájania tak, že relé je vždy pri výpadku vypnuté, ale po obnovení napájania sa automaticky vráti do stavu pred výpadkom
• MR-41 - výstupný kontakt: 1x prepínací 16 A
• MR-42 - možnosť voľby
  - 2x paralelný kontakt alebo druhé relé krokovacie
  - voľba funkcie sa realizuje vonkajšou prepojkou (prepojením B1 - B2)
  - výstupný kontakt: 2x prepínací 16 A
• napájacie napätie: AC 230 V alebo AC/DC 12 - 240 V
• v prevedení 1-MODUL, upevnenie na DIN lištu, ovládanie tlačítkami

TECHNICKÉ PARAMETRE

• Napájacie napätie: UNI - AC/DC 12 - 240 V (AC 50 - 60 Hz); 230 - AC 230 V / 50 - 60 Hz
• Max. stratový výkon (Un + svorky): 3 W
• Počet kontaktov: 1x prepínací  16 A (AgSnO2)
• Funkcia:1
• Upevnenie: DIN lišta EN 60715
• LED indikácia: napájanie - zelená, výstup - červená
• Krytie: IP40 z čelného panelu / IP20 svorky
• Rozmer: 90 x 17.6 x 64 mm
• Hmotnosť: (UNI) - 64 g, (230) - 61 g
