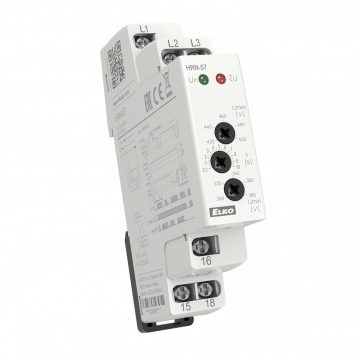

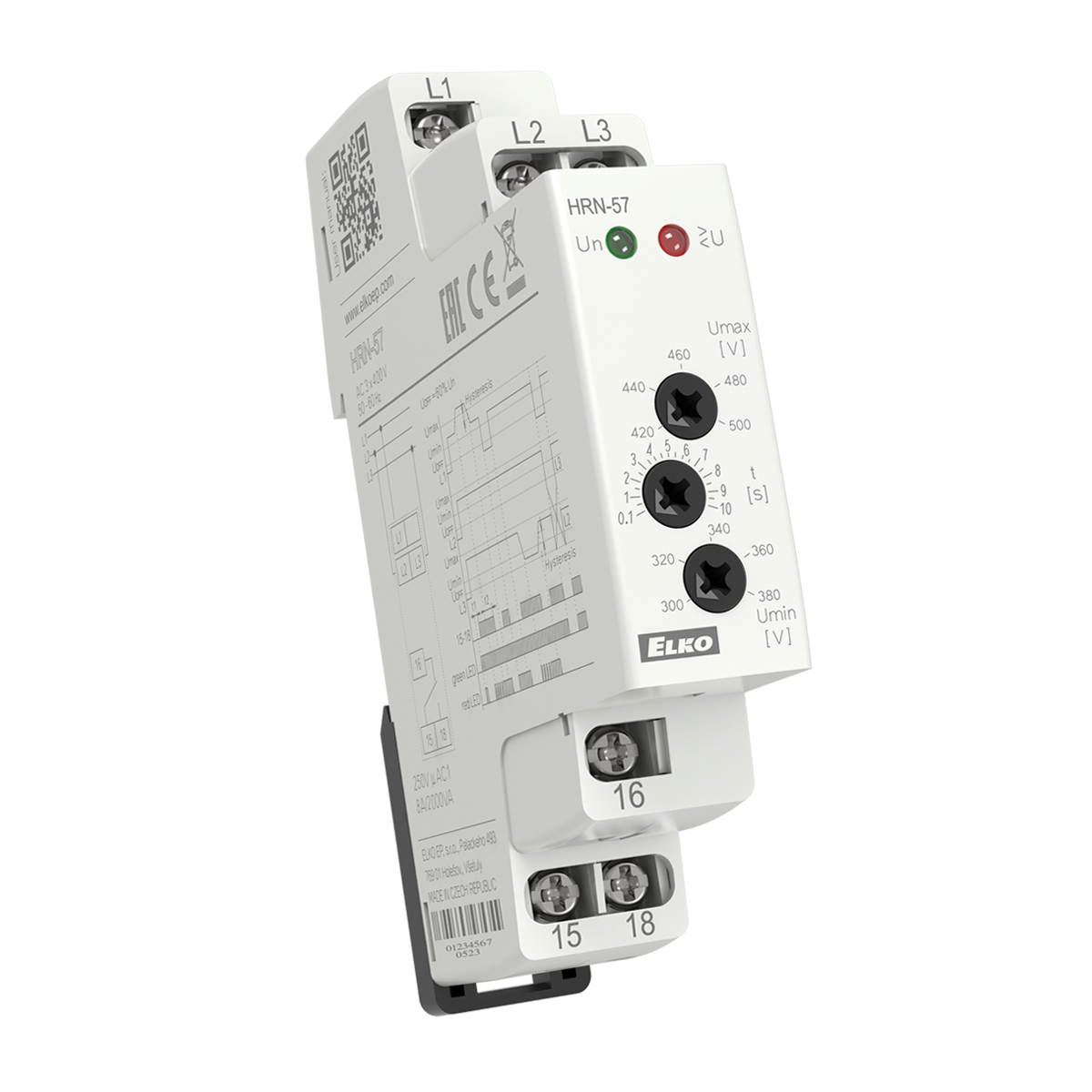

Napäťové relé HRN-57

Relé na kontrolu napätia v rozvádzači (ochrana prístrojov a zariadení) monitoruje veľkosť napätia
v 3-fázové sieti.

EAN: 8595188137256 | Kód: 7514

POPIS

  • slúži pre kontrolu napätia v rozvádzači, ochrana prístrojov a zariadení
  • monitoruje veľkosť napätia v 3-fázovej sústave napätia
  • relé nestráži sled fáz
  • je možné nastaviť hornú a dolnú hranicu napätia, pri ktorej kontakt výstupného relé rozopne
  • nastaviteľné časové oneskorenie eliminuje krátkodobé špičky a pokles v sieti
  • napájanie sa prevádza z kontrolovaného napätia
  • chybový stav je indikovaný červenou LED a rozopnutím výstupného kontaktu relé
  • výstupný kontakt 1x prepínací 8 A / 250 V AC1
  • pokiaľ napájacie napätie poklesne pod 60 % Un (UOFF spodná úroveň) dôjde k okamžitému rozopnutiu relé bez uplatnenia oneskorenia
  • HRN-57: napájanie zo všetkých fáz tzn. že funkcia relé je zachovaná i pri výpadku jednej z fáz
  • HRN-57N: napájanie L1, L2, L3-N, tzn. že relé kontroluje i prerušenie nulového vodiča
  • v prevedenie 1-MODUL, upevnenie na DIN lištu

TECHNICKÉ PARAMETRE

  • Nap. a kontrolné napätie Un: 3x 400 V / 50-60 Hz
  • Príkon: max. 2 VA / 1 W
  • Max. trvalé napätie: AC 3x 460 V
  • Počet kontaktov: 1x prepínací 8 A (AgNi)
  • Indikácia výstupu: červená LED
  • Upevnenie: DIN lišta EN 60715
  • Krytie: IP40 z čelného panelu / IP10 svorky
  • Rozmery: 90 x 17.6 x 64 mm
  • Hmotnosť: 62 g
