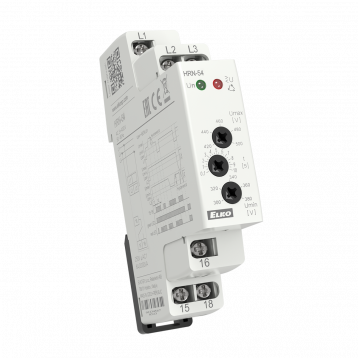

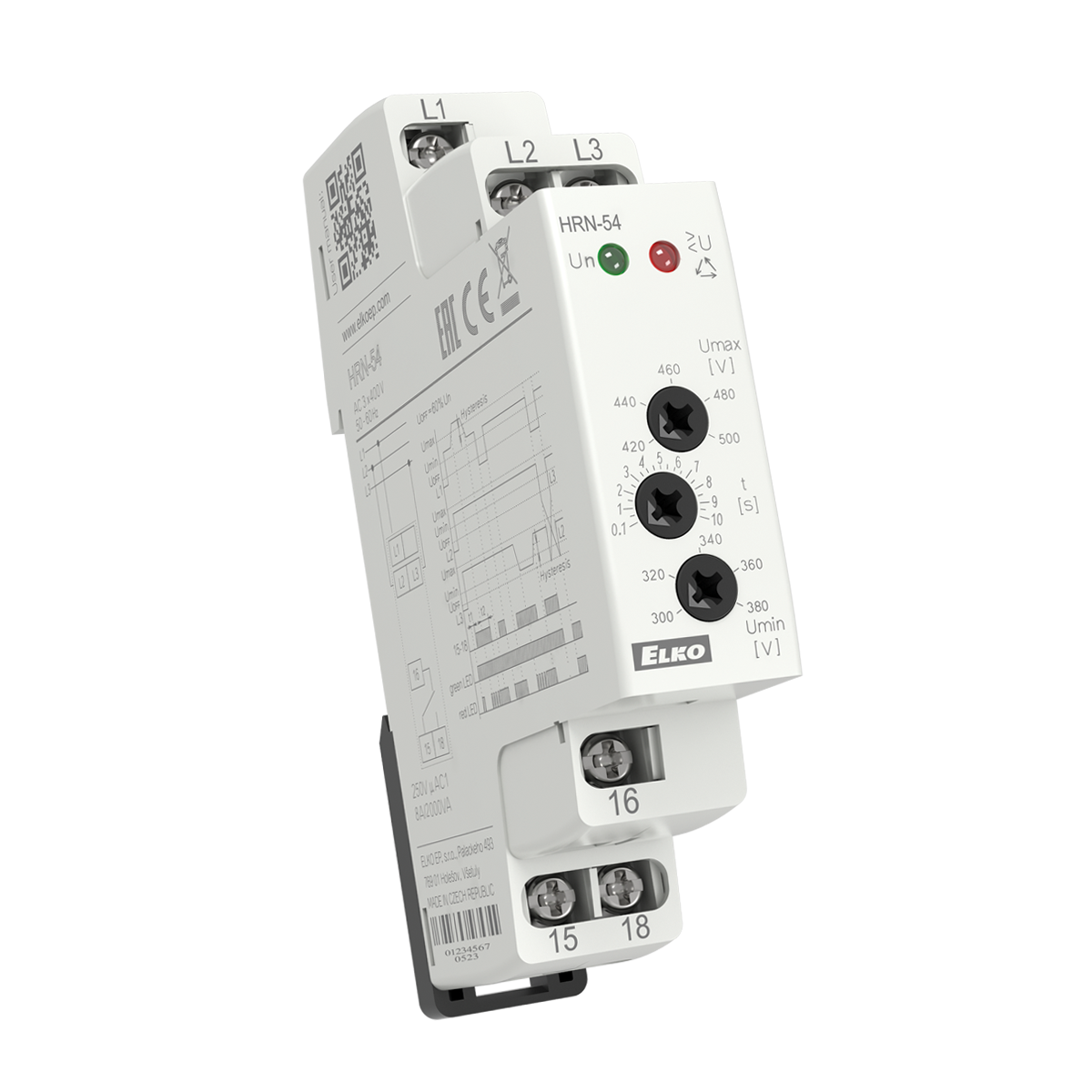

Napäťové relé - HRN-54

Používa sa na kontrolu napätia, priebehu a výpadku fáz v rozvádzači (ochrana prístrojov a zariadení).

EAN: 8595188137201 | Kód: 7498

POPIS

  • slúži pre kontrolu napätia, sledu a výpadku fáz v rozvádzači, ochrana prístrojov a zariadení
  • monitoruje veľkosť napätia v 3-fázovej sústave napätia
  • je možné nastaviť hornú a dolnú hranicu napätia, pri ktorej kontakt výstupného relé rozopne
  • nastaviteľné časové oneskorenie eliminuje krátkodobé špičky a pokles v sieti
  • napájanie sa prevádza z kontrolovaného napätia
  • chybový stav je indikovaný červenou LED a rozopnutím výstupného kontaktu relé
  • výstupný kontakt 1x prepínací 8 A / 250 V AC1
  • pokiaľ napájanie napätia poklesne pod 60 % Un (UOFF spodná úroveň) dôjde k okamžitému rozopnutiu relé bez uplatnenia oneskorenia
  • HRN-54: napájanie zo všetkých fáz tzn. že funkcia relé je zachovaná i pri výpadku
  • HRN-54N: napájanie L1, L2, L3-N, tzn. že relé kontroluje i prerušenie nulového vodiča
  • v prevedenie 1-MODUL, upevnenie na DIN lištu

TECHNICKÉ PARAMETRE

  • Nap. a kontrolné napätie Un: 3x 400 V / 50-60 Hz
  • Príkon: max. 2 VA / 1 W
  • Počet kontaktov: 1x prepínací 8 A (AgNi)
  • Upevnenie: DIN lišta EN 60715
  • Krytie: IP40 z čelného panelu / IP10 svorky
  • Rozmery: 90 x 17.6 x 64 mm
  • Hmotnosť: 62 g
