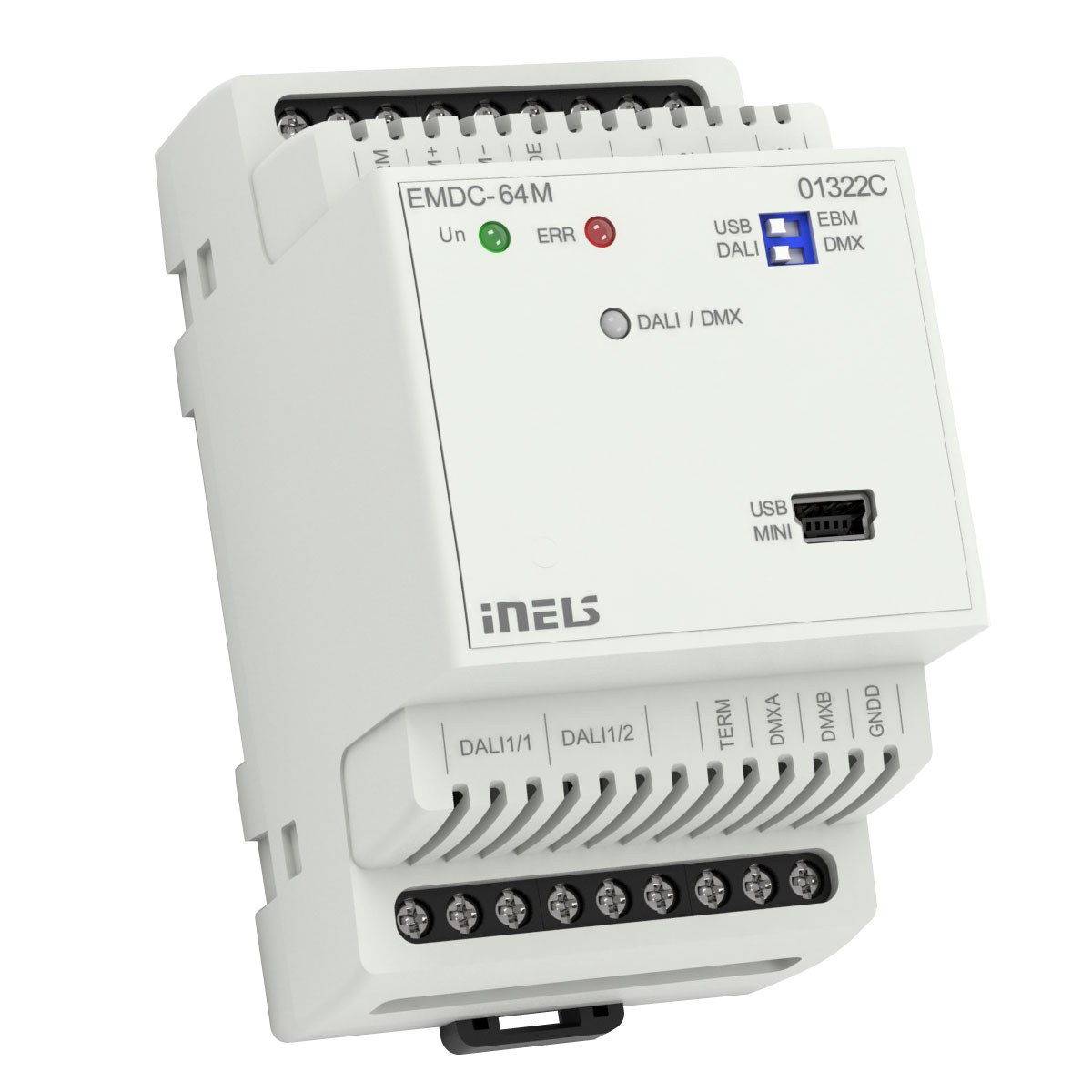

Prevodník iNELS - DALI/DMX EMDC-64M

Jednotka EMDC-64M je určená na riadenie elektronických predradníkov DALI a prijímačov DMX zo systému iNELS.

Popis

  • EMDC-64M umožňuje riadenie až 64 nezávislých elektronických predradníkov DALI (Digital Addressable Lighting Interface) pre žiarivkové, LED a iné svietidlá.
  • EMDC-64M umožňuje tiež pripojenie až 32 prijímačov DMX (Digital MultipleX) v jednom segmente. V prípade použitia opakovačov je možné ovládať až 64 zariadení. Maximálny počet ovládaných DMX kanálov je tiež 64.
  • Riadenie je možné zo systému iNELS BUS System prostredníctvom systémovej zbernice EBM.
  • DIP prepínače na čelnom paneli jednotky slúžia na výber ovládaného rozhrania (DALI/DMX).
  • Konfiguráciu DALI predradníkov možno vykonať prostredníctvom centrálnej jednotky a softwaru iDM3 alebo prostredníctvom MINI USB konektoru na čelnom paneli EMDC-64M a software DALI Configurator.
  • Požadovaná funkčnosť sa nastavuje v rámci užívateľského projektu v software iDM3.
  • Jednotka EMDC-64M je napájaná zo sieťového napätia 230 V AC.
  • Zbernica DALI je napájaná prostredníctvom jednotky EMDC-64M napätím 16V/250mA.
  • Systémová zbernica EBM je galvanicky oddelená od zberníc DALI/DMX. Svorky pre pripojenie DALI zbernice sú vybavené ochranou proti skrate a preťaženiu.
  • Na jednu systémovú zbernicu EBM je možné pripojiť až osem jednotiek EMDC- 64M.
  • V prípade, že sa jedná o poslednú jednotku na systémovej zbernici EBM, je nutné zakončiť vedenie rezistorom s menovitou hodnotou odporu 120 Ω. Rezistor je vo vnútri jednotky, zakončenie sa vykoná skratovaním susedných svoriek TERM a EBM+.
  • Zbernica DMX musí byť na svojom konci zakončená rezistorom s menovitou hodnotou odporu 120 Ω. Rezistor pre ukončenie zbernice DMX na strane EMDC-64M je vo vnútri jednotky, zakončenie sa vykoná skratovaním susedných svoriek TERM a A.
  • Aktualizáciu firmwaru jednotky EMDC-64M je možné vykonať prostredníctvom centrálnej jednotky a softwaru iDM3 alebo prostredníctvom MINI USB konektoru na čelnom paneli a softwaru EMDC-64M Flasher. Aktualizáciu prostredníctvom MINI USB konektoru je nutné vykonať pri odpojenej systémovej zbernici EBM.
  • Pri konfigurácii DALI je nutné rozlíšiť dva druhy adries:
     - MASTER - do tejto skupiny patria senzory a detektory a na jednu vetvu DALI je možné pripojiť maximálne 4 MASTER jednotky
        * senzor intenzity osvetlenia DLS3-1
        * pohybový detektor DMD3-1
    - SLAVE - elektronický predradník pre svietidlo
  • EMDC-64M v prevedení 3-MODUL je určená pre montáž do rozvádzača na DIN lištu EN60715.

Technické parametre

  • Napájacie napätie / Menovitý prúd:AC 230 V (50 - 60 Hz), -15 / +10 % / max. 100 mA
  • Stratový výkon: max. 3 W
  • Krytie:IP20 prístroj, IP40 so zákrytom v rozvádzači
  • Inštalácia: do rozvádzača na DIN lištu EN 60715
  • Prevedenie: 3-MODUL
  • Rozmery: 90 x 52 x 65 mm
  • Hmotnosť: 140 g
