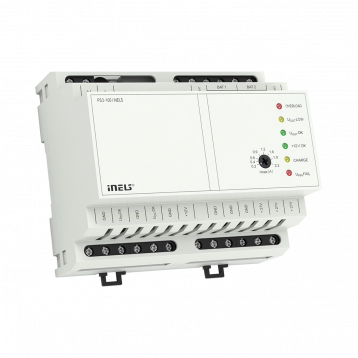

Napájací zdroj PS3-100/iNELS

Popis

  • Zdroj PS3-100/iNELS slúži k napájaniu centrálnych jednotiek a externých masterov v rámci zbernicovej elektroinštalácie iNELS.
  • Prostredníctvom oddeľovačov zbernice od napájacieho napätia BPS3-01M a BPS3-02M napája vetvy zbernice BUS, z ktorej sú ďalej napájané periférne jednotky iNELS.
  • Napájací zdroj PS3-100/iNELS má dve pevné výstupné napäťové úrovne 27,6 V DC a 12,2 V DC. Tieto výstupné napätie sú galvanicky oddelené od AC siete.
  • Zdroje napätia 27 V DC a 12 V DC majú spoločnú svorku GND.
  • PS3-100/iNELS je vybavený elektronickou ochranou proti skratu, prepätiu, výkonovému a teplotnému preťaženiu
  • Funkcie UPS – zálohovanie výstupov zálohovacími batériami.
  • Po pripojení AC napájacieho napätia sú zálohovacie batérie dobíjané zo zdroje 27,6 V DC.
  • Zálohovacie batérie sú istené tavnou poistkou zaisťujúcou ochranu proti skratu alebo prepólovaniu batérií.
  • Plynule nastaviteľný maximálny nabíjací prúd zálohovacích batérií.

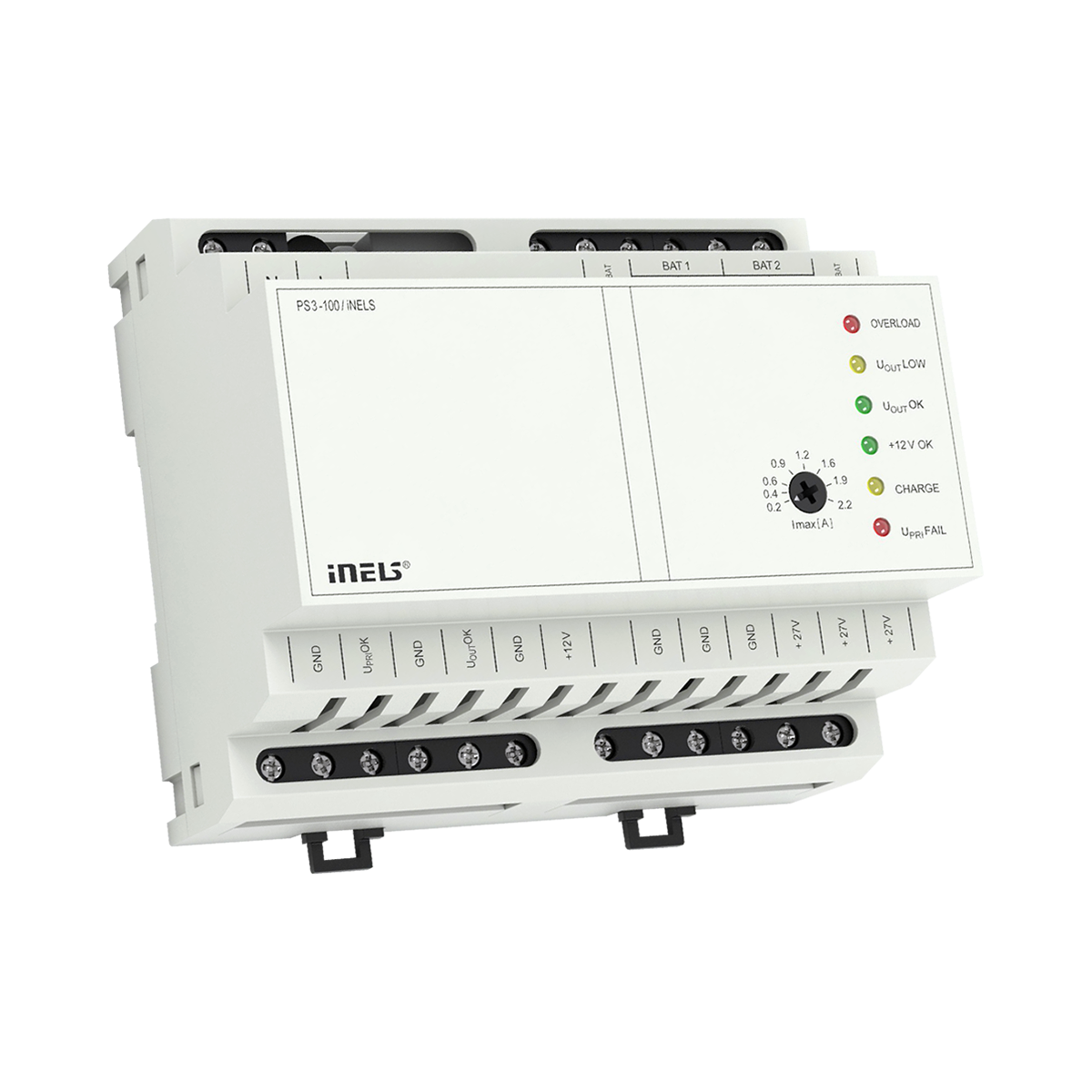

  • Signalizácia prevádzkových a poruchových stavov pomocou 6 LED diód umiestnených na čelnom paneli napájacieho zdroja.
  • 2 STATUS výstupy s otvoreným kolektorom pre hlásenie prevádzkových stavov napájacieho zdroja.
  • Napájací zdroj dodáva výkon prioritne do systému iNELS a zvyšný výkon je využitý pre dobíjanie zálohovacích batérií.
  • Pri úplne vybitých zálohovacích batériách sa batéria automaticky odpojí od záťaže.
  • PS3-100/iNELS v prevedení 6-MODUL je určený pre montáž do rozvádzača na DIN lištu EN60715.

Technické parametre

  • Napájacie napätie: 100 - 250 V AC / 50 - 60 Hz
  • Stratový výkon: max. 20 W
  • Krytie: IP20 prístroj, IP40 so zákrytom v rozvádzači
  • Inštalácia: na DIN lištu EN60715
  • Prevedenie: 6-MODUL
  • Rozmery: 90 x 105 x 65 mm
  • Hmotnosť: 401 g
