Ovládacie a signalizačné moduly USS

POPIS

• Nové inovatívne riešenie pôvodných ovládacích a signalizačných modulov OS.

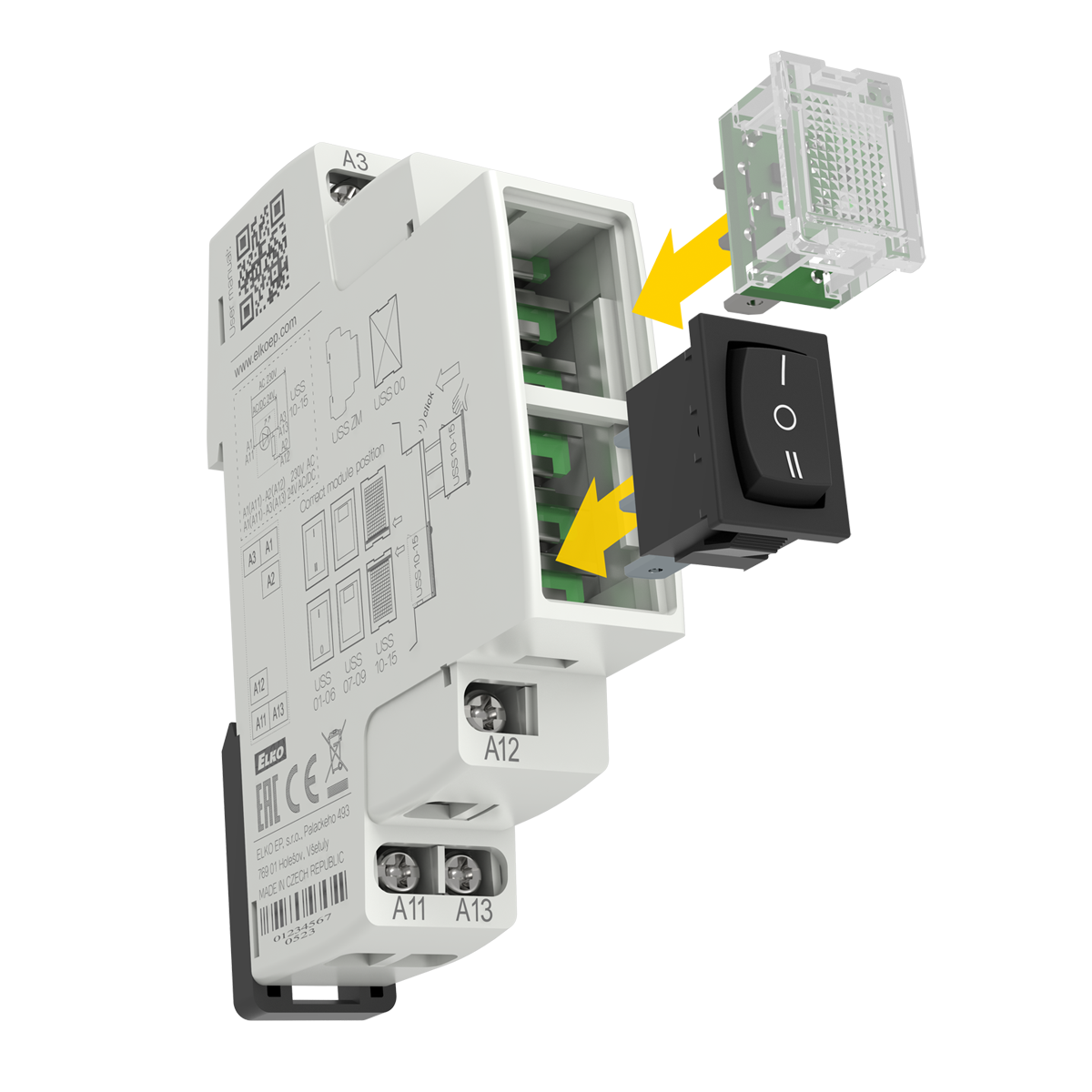

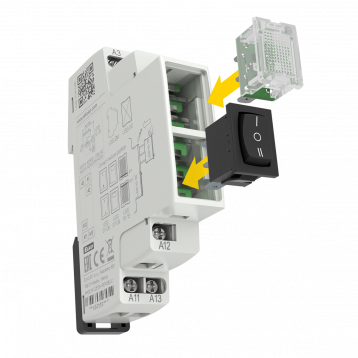

• USS - “Urob si sám” = do základného modulu možno “nacvaknúť” rôzne typy spínacích a signalizačních jednotiek.
• Jednotky sa dodávajú samostatne, jednotlivé konfigurácie si uskutočňuje užívateľ a sú meniteľné i do budúcna.

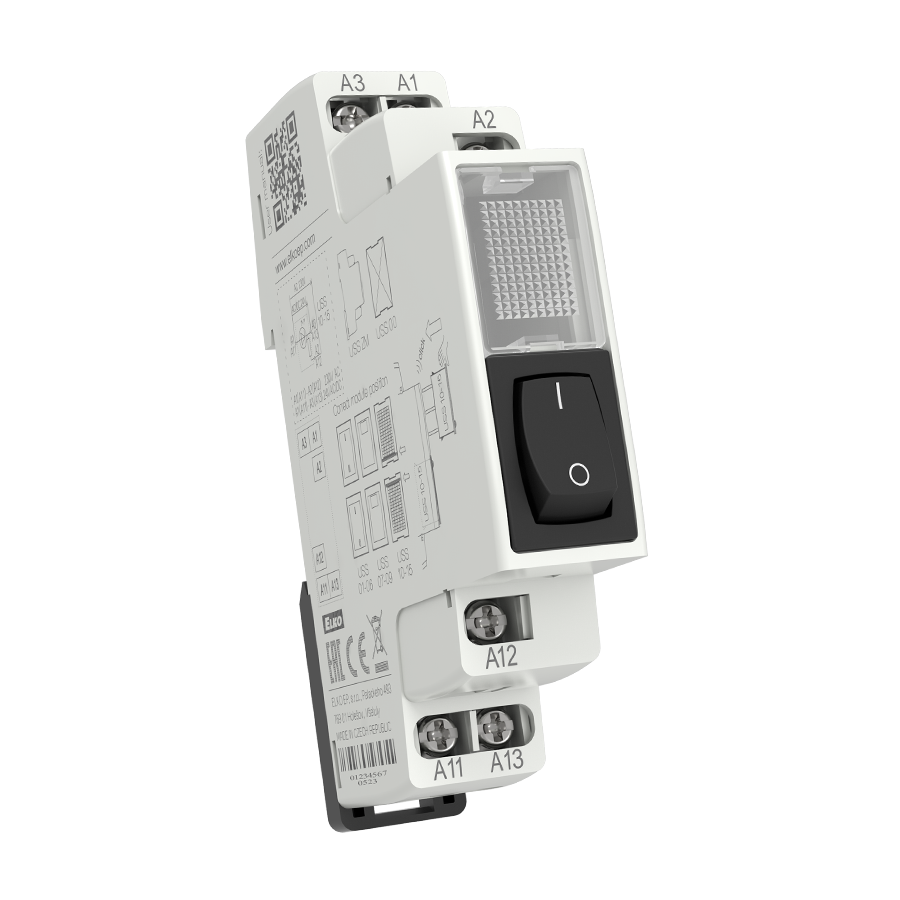

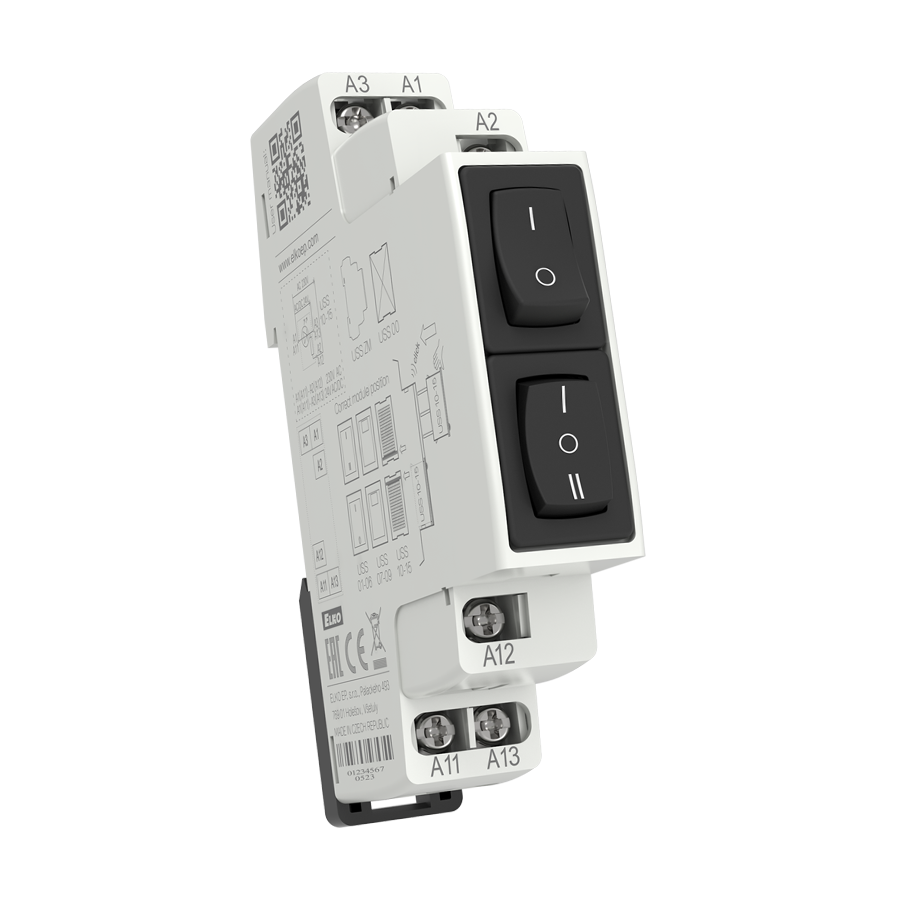

• Do jedného modulu je možné osadiť až 2 pozície jednotiek, čo vedie k úspore miesta v rozvádzači (napr. 2x prepínač, 2x signálku alebo ich kombinácie).
• Spínače, prepínače, tlačítka – majú nízky zdvih a veľkoplošný hmatník, svojím prevedením a spínacím mechanizmom spĺňajú vysoké nároky na početnosť spínania a kvalitu kontaktov.
• Spínače s dútnavkou – zahŕňajú v jednej jednotke spínač aj signalizáciu, ktorá je riešená dútnavkou v kolíske spínača. Je možné ju zapojiť pre trvalú indikáciu alebo prerušovanú práve kontaktom spínača.
• Signálka trvalo svietiaca/ blikajúca – vysokú svietivosť zaisťuje SMD LED dióda, ktorá rovnomerne presvetľuje svojou farbou celú plochu čírej signálky.

TECHNICKÉ PARAMETRE

• Menovitý prúd/napätie:

USS-01, USS-03, USS-04, USS-05: 6 A/250 V AC
USS-02, USS-06/S, USS-06/R: 8 A / 250 V AC
USS-07, USS-08, USS-09: 8 A / 250 V AC

• Napájacie napätie signálok AC 250 V (A1-A2) alebo AC/DC 24 V (A1-A3).
• Výstupné napätie AC 12 V.
• Strmeňové svorky, skrutka M3 kombinovaná hlava, pozidrive 1.
• V prevedení 1-MODUL, upevnenie na DIN lištu.


	Typy jednotek		Schéma zapojenia	Eshop	Model	Kód

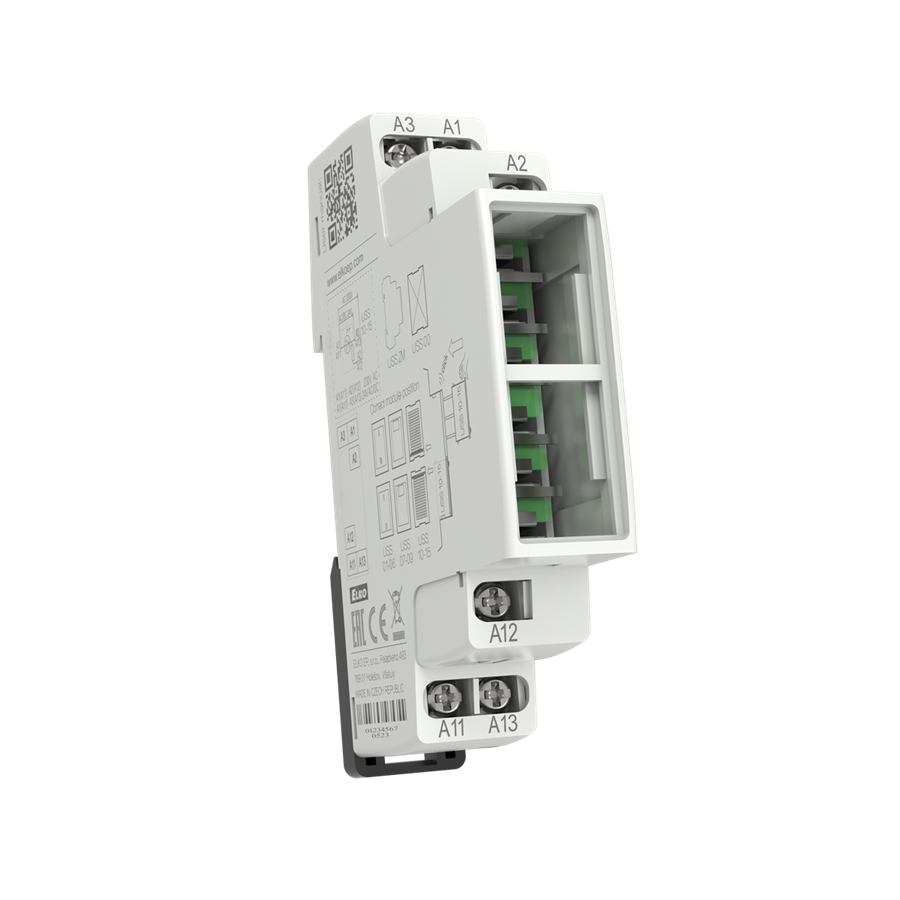

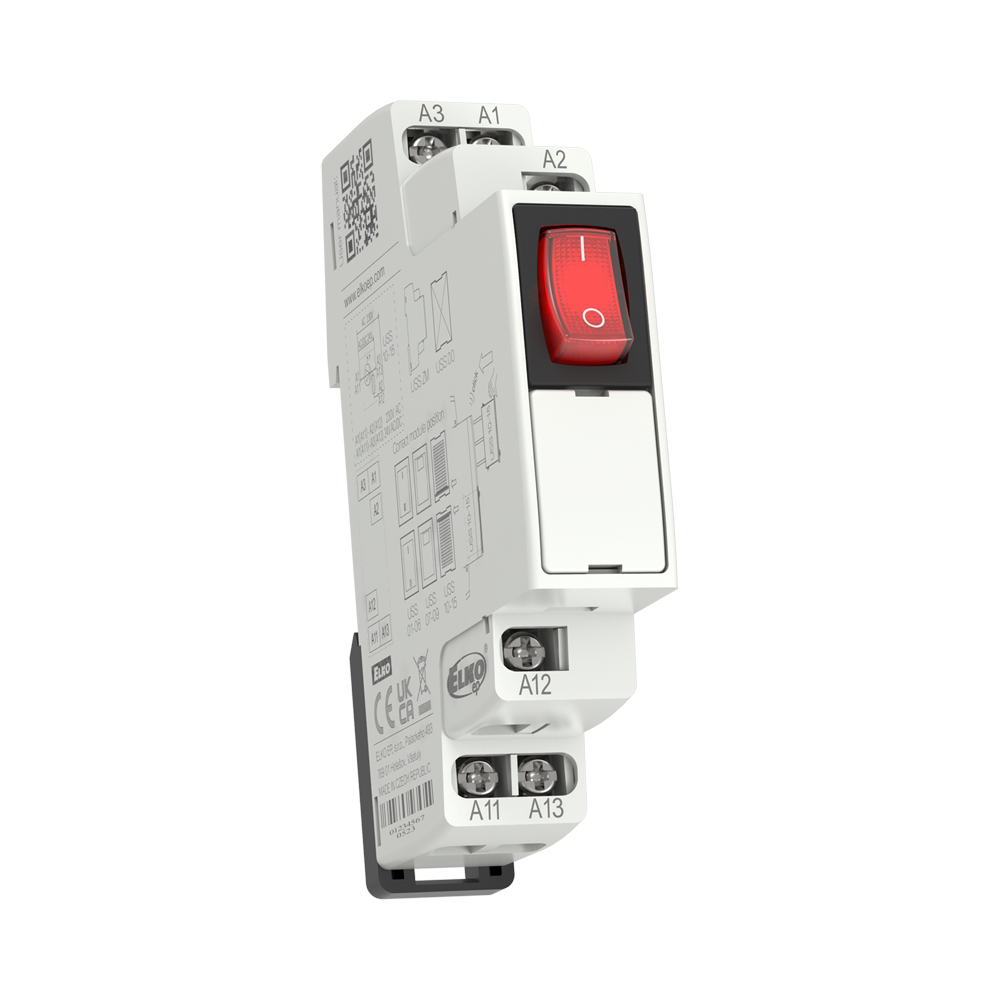

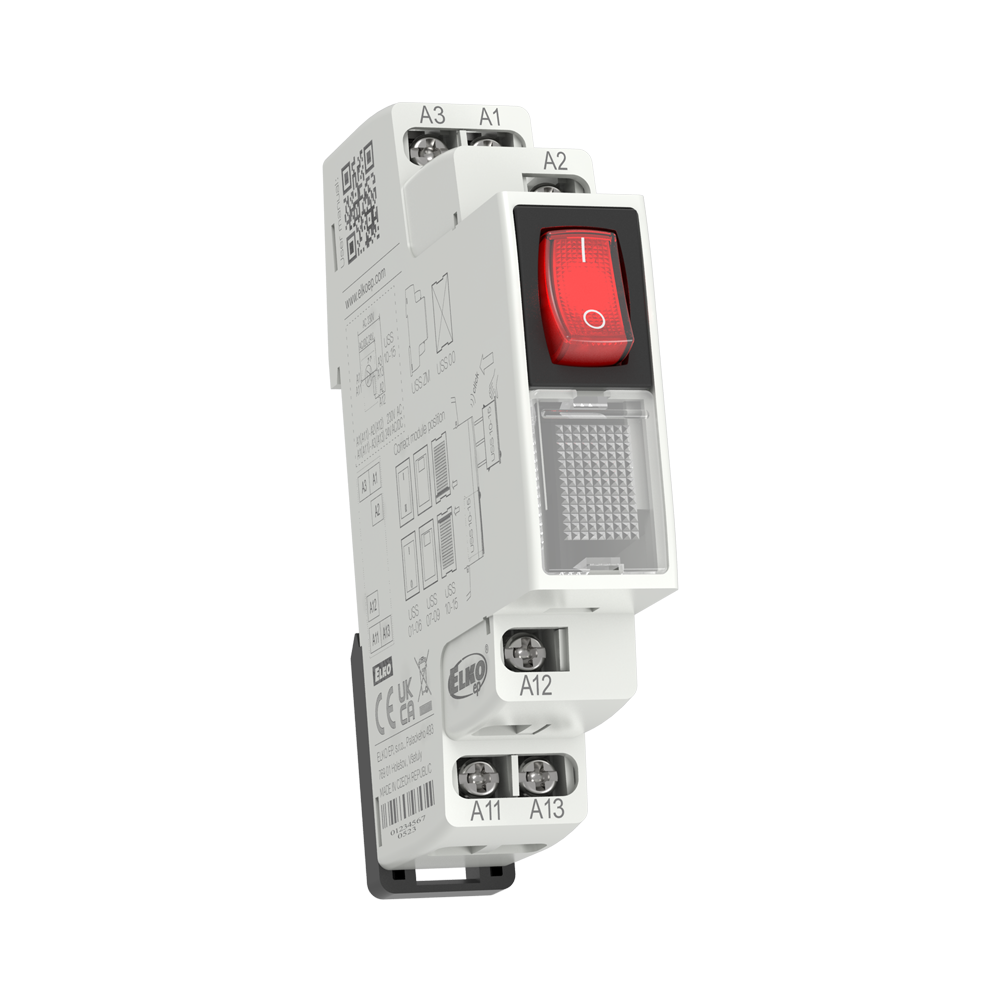

	USS-ZM:	Základný modul (krabička so svorkami a kontaktami)	-	do eshopu	3D	2457

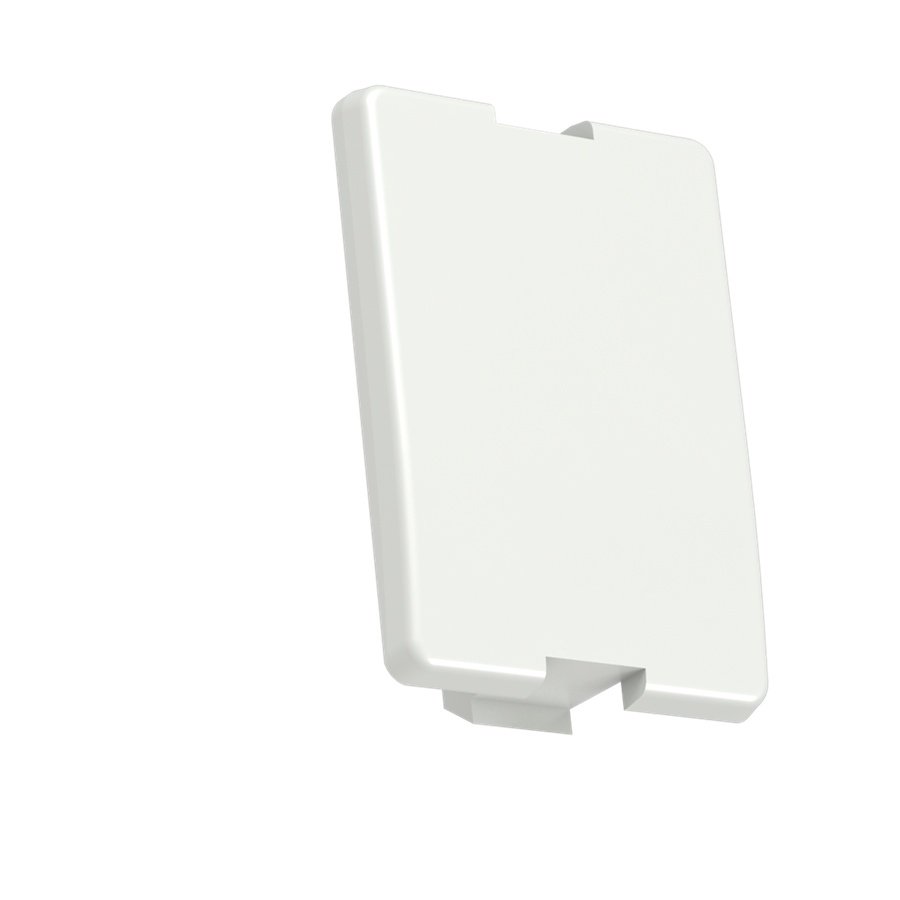

	USS-00	Záslepka pre neobsadené pozície v module USS	-	do eshopu	3D	2461

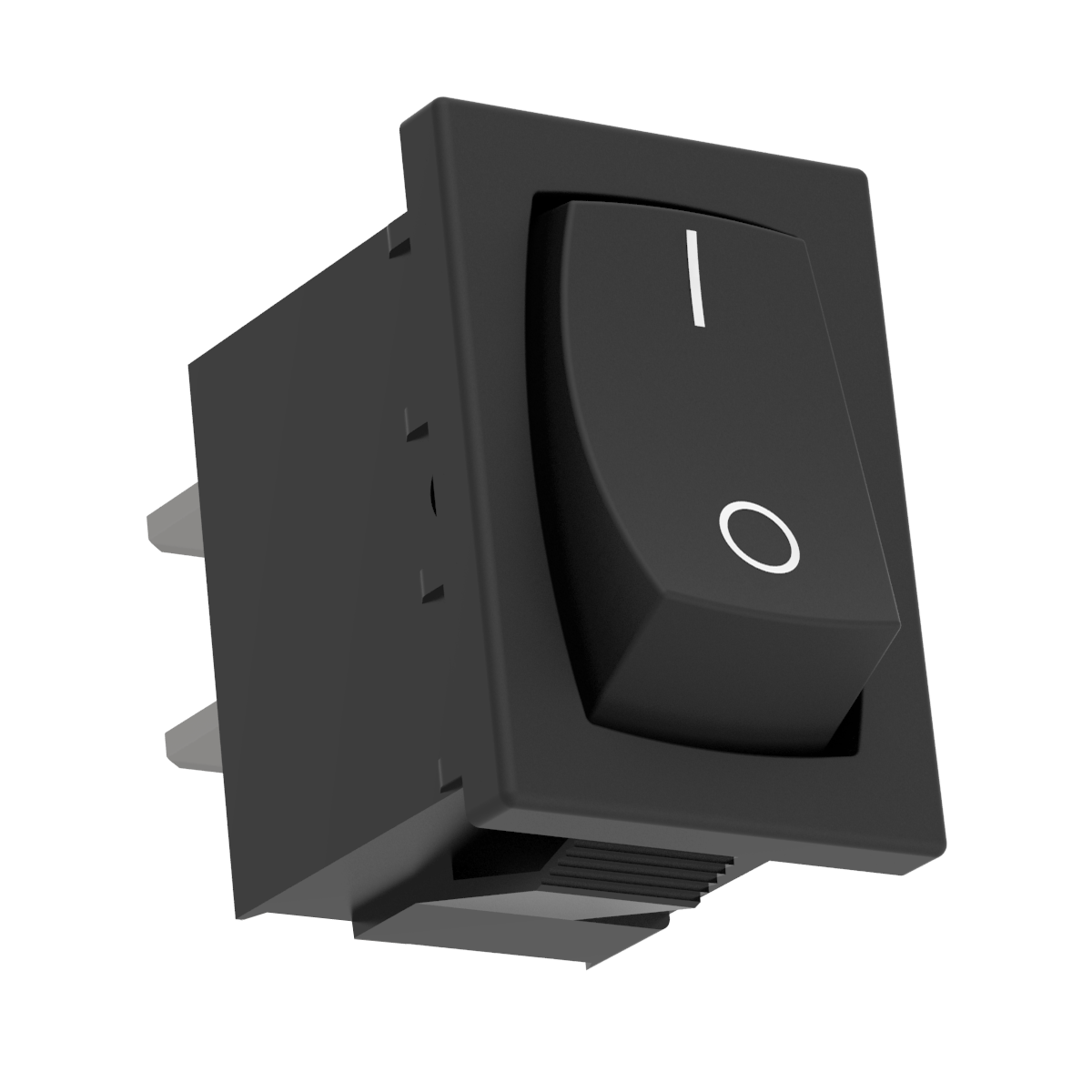

	USS-01	Spínač		do eshopu	3D	2462
	USS-02	Prepínač		do eshopu	3D	2463

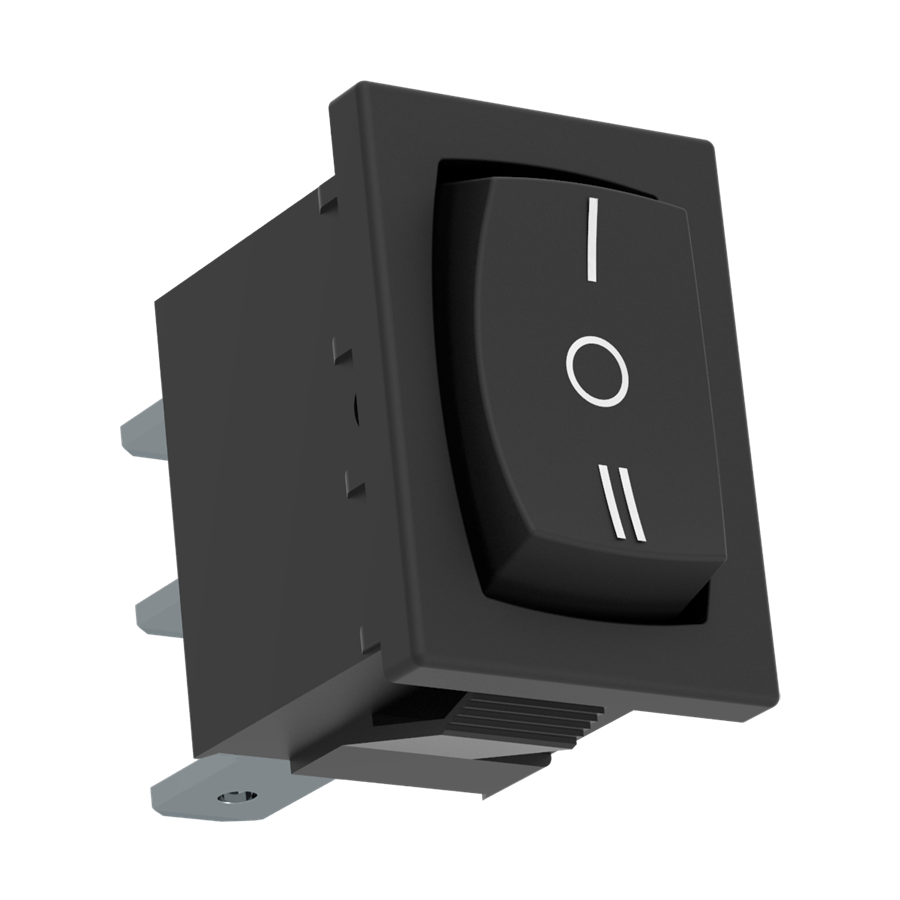

	USS-03	Prepínač so strednou polohou		do eshopu	3D	2464

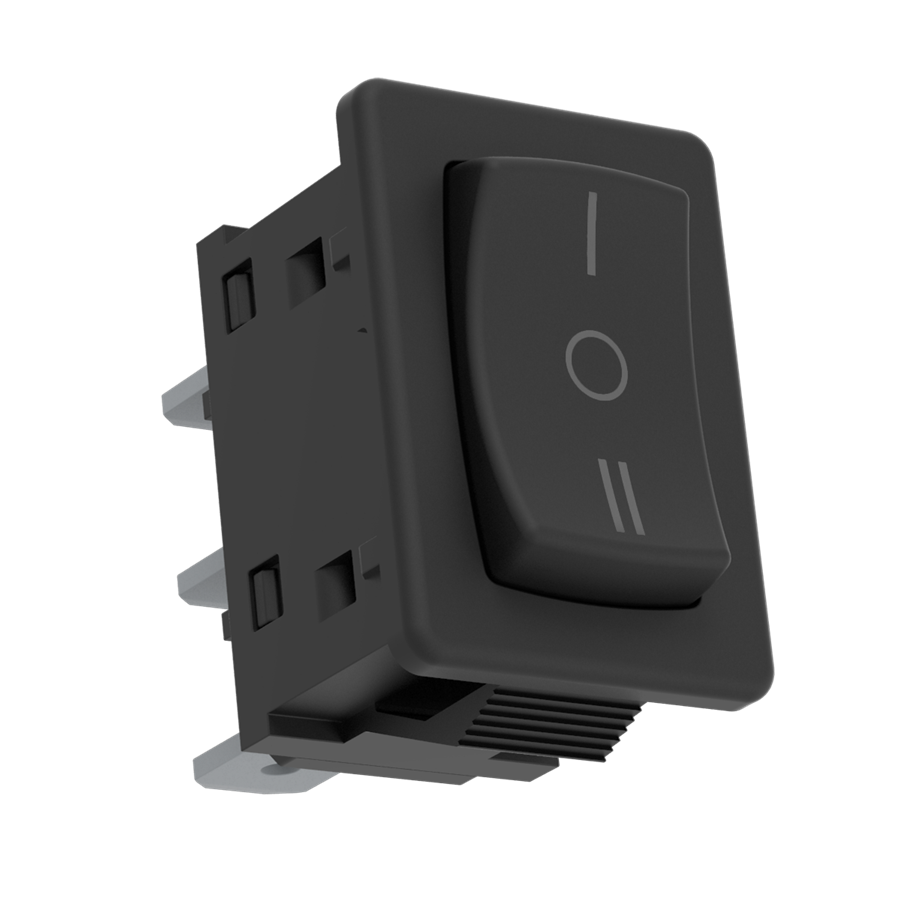

	USS-04	Spínač + tlačítko so strednou polohou		do eshopu	3D	2465
	USS-05	Přepínací tlačítko so strednou polohou		do eshopu	3D	2466

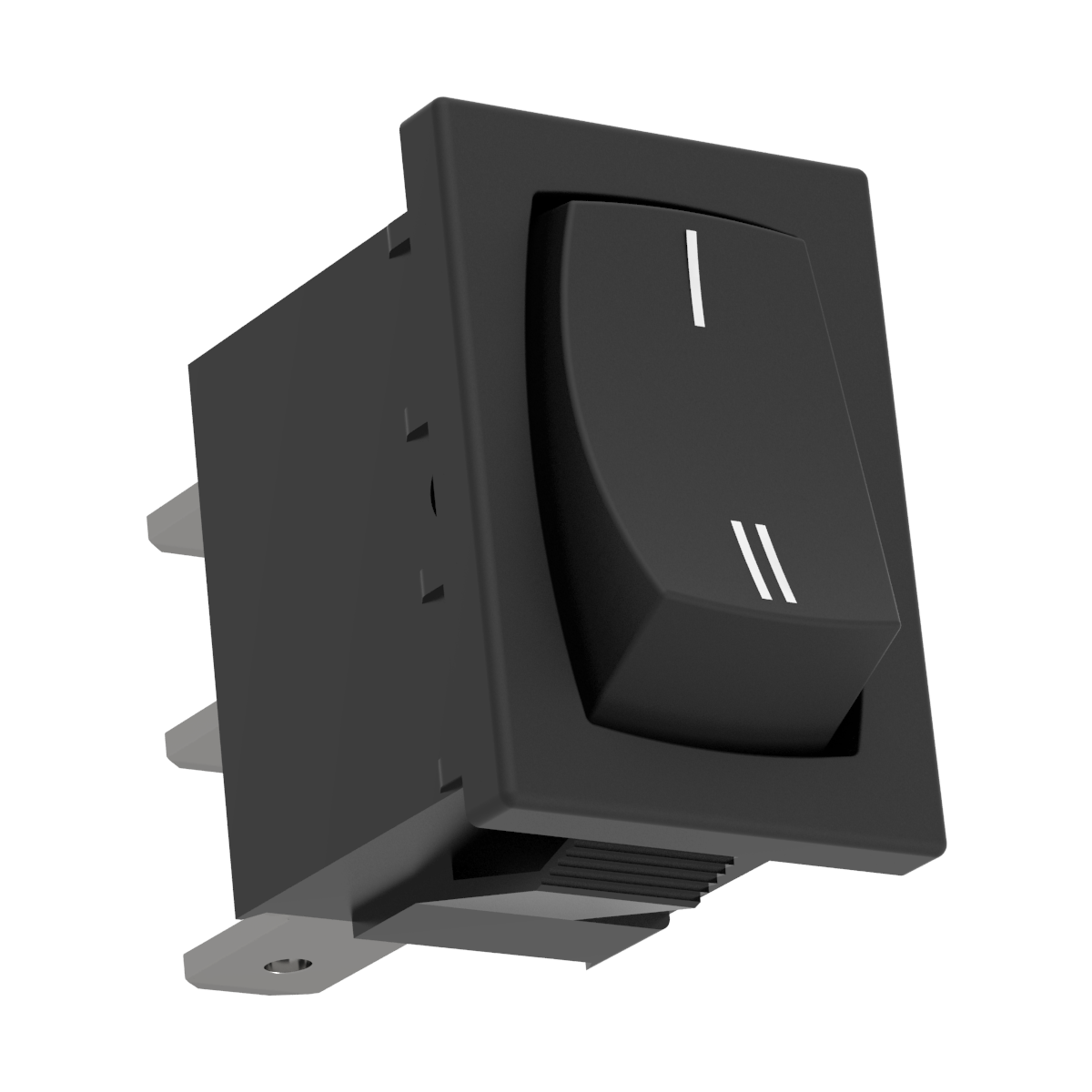

	USS-06/R	Tlačítko rozpínacie		do eshopu	3D	3637
	USS-06/S	Tlačítko spínacie		do eshopu	3D	2467

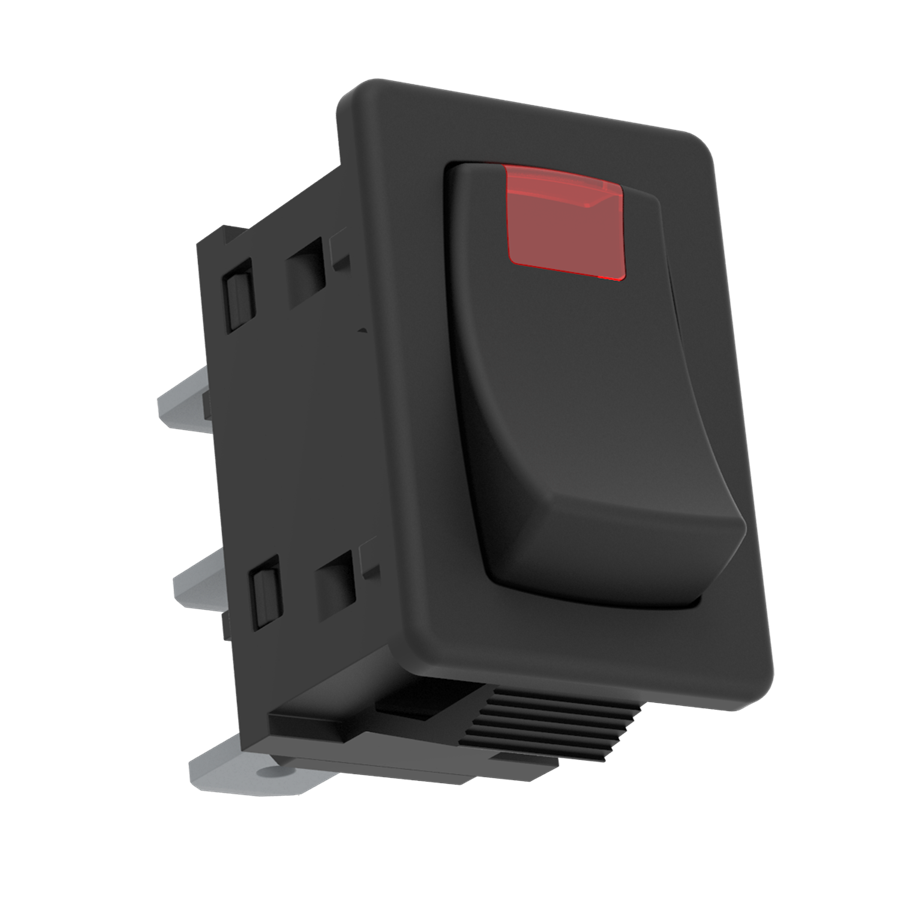

	USS-07	Spínač s dútnavkou (červená)		do eshopu	3D	2468

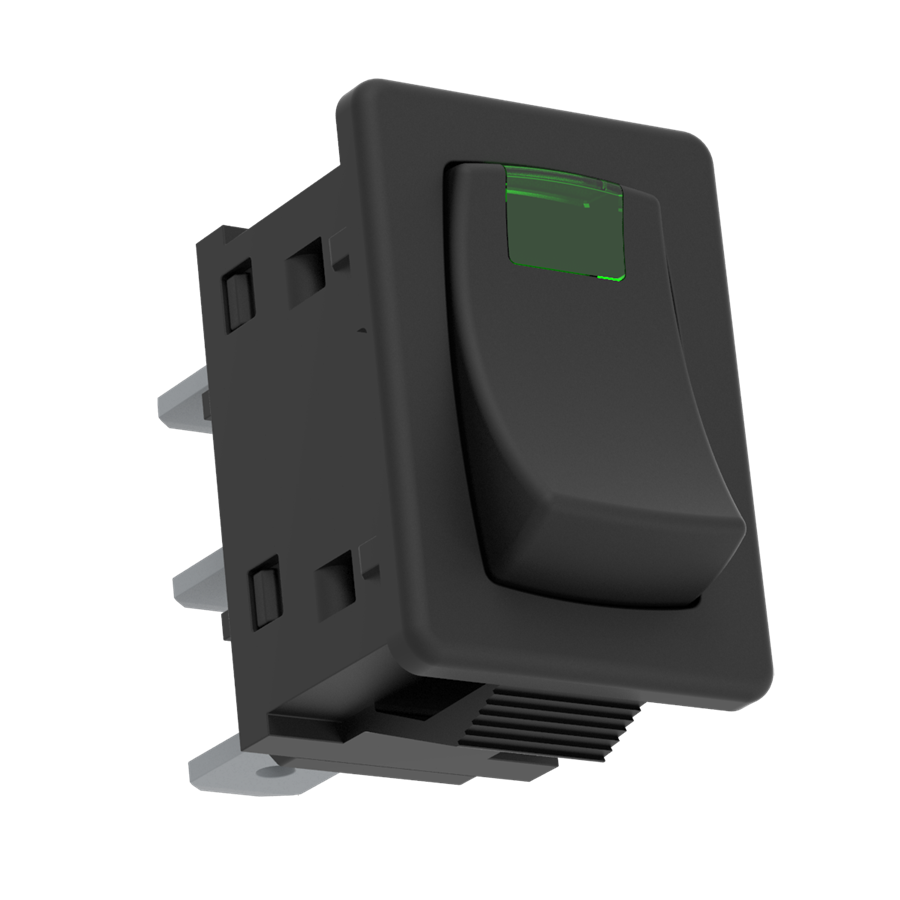

	USS-08	Spínač s dútnavkou (zelená)		do eshopu	3D	2469

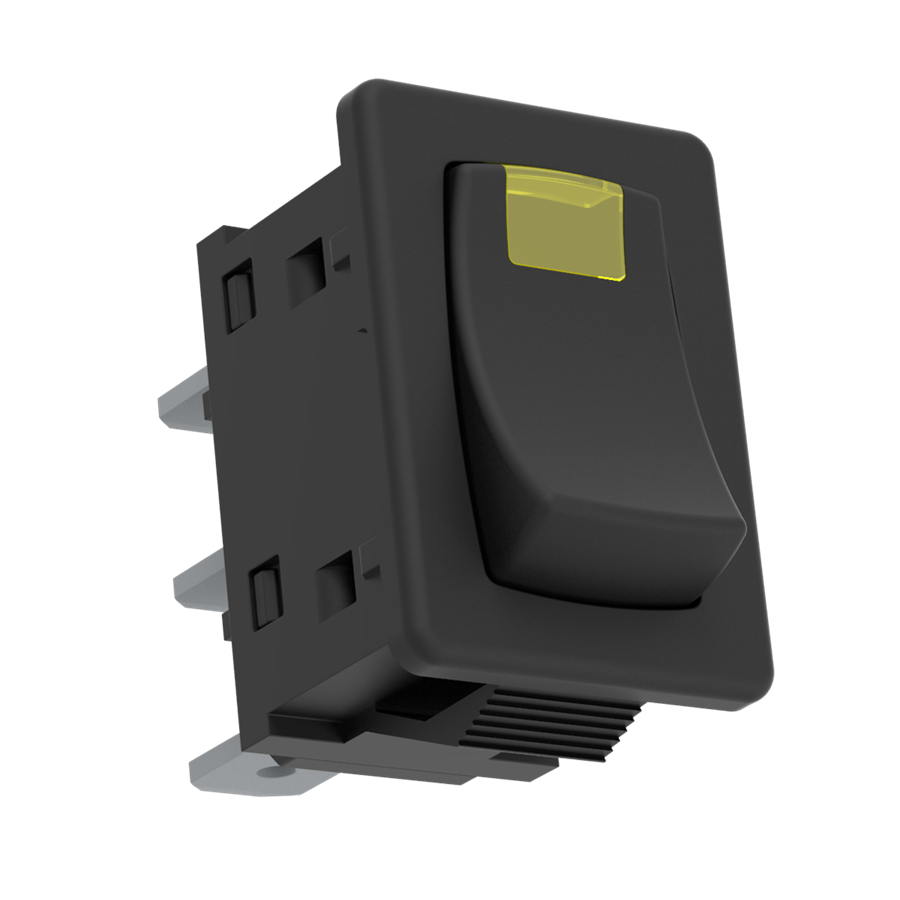

	USS-09	Spínač s dútnavkou (žltá)		do eshopu	3D	2470

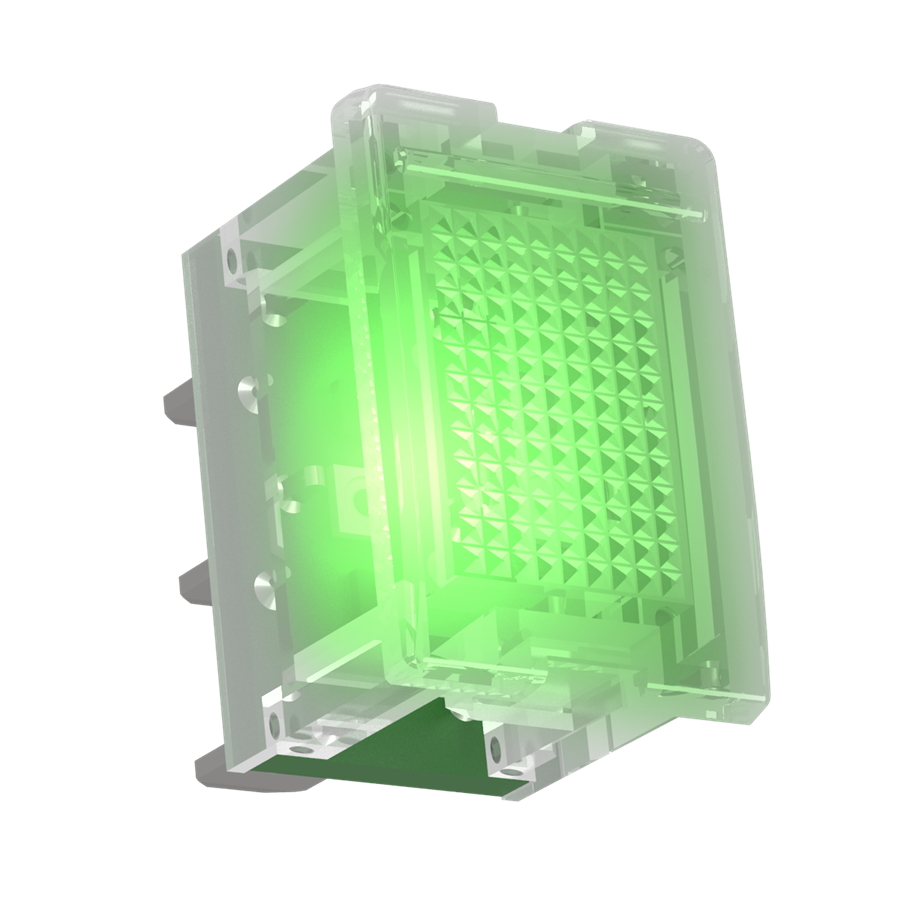

	USS-10	Signálná LED (červená)		do eshopu	3D	2433
	USS-11	Signálná LED (červená)		do eshopu	3D	2434

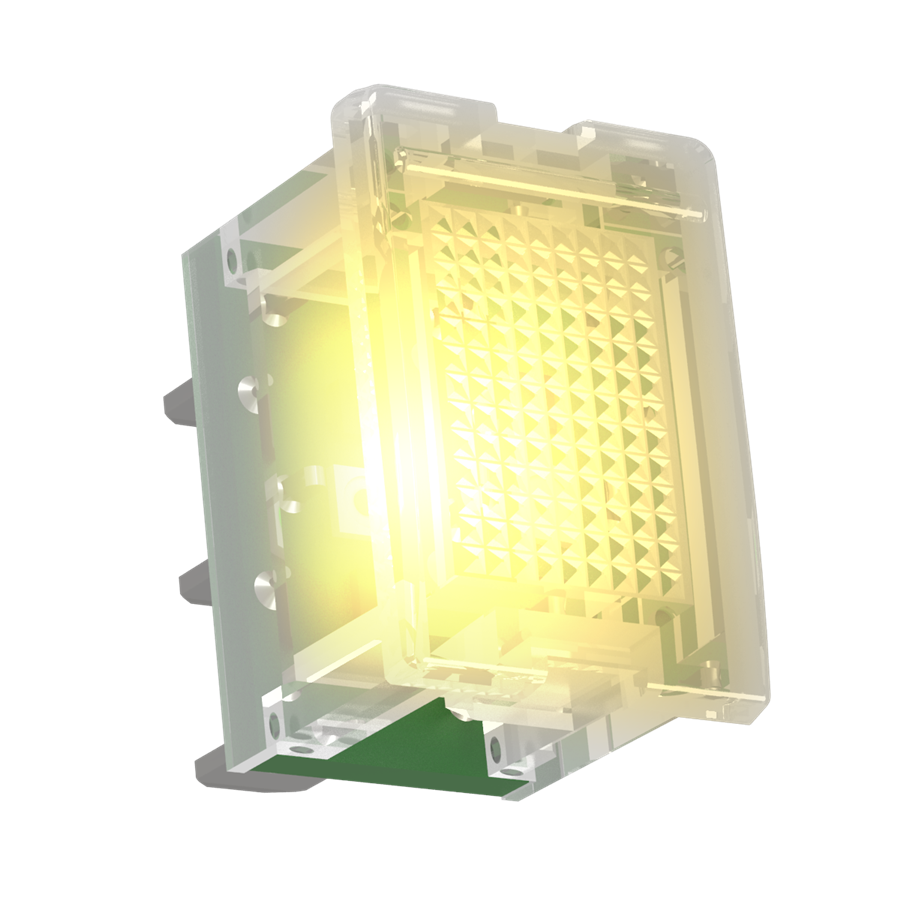

	USS-12	Signálná LED (žltá)		do eshopu	3D	2435
	USS-13	Signálná LED (biela)		do eshopu	3D	2436
	USS-14	Signálna LED blikajúca (červená)		do eshopu	3D	2489

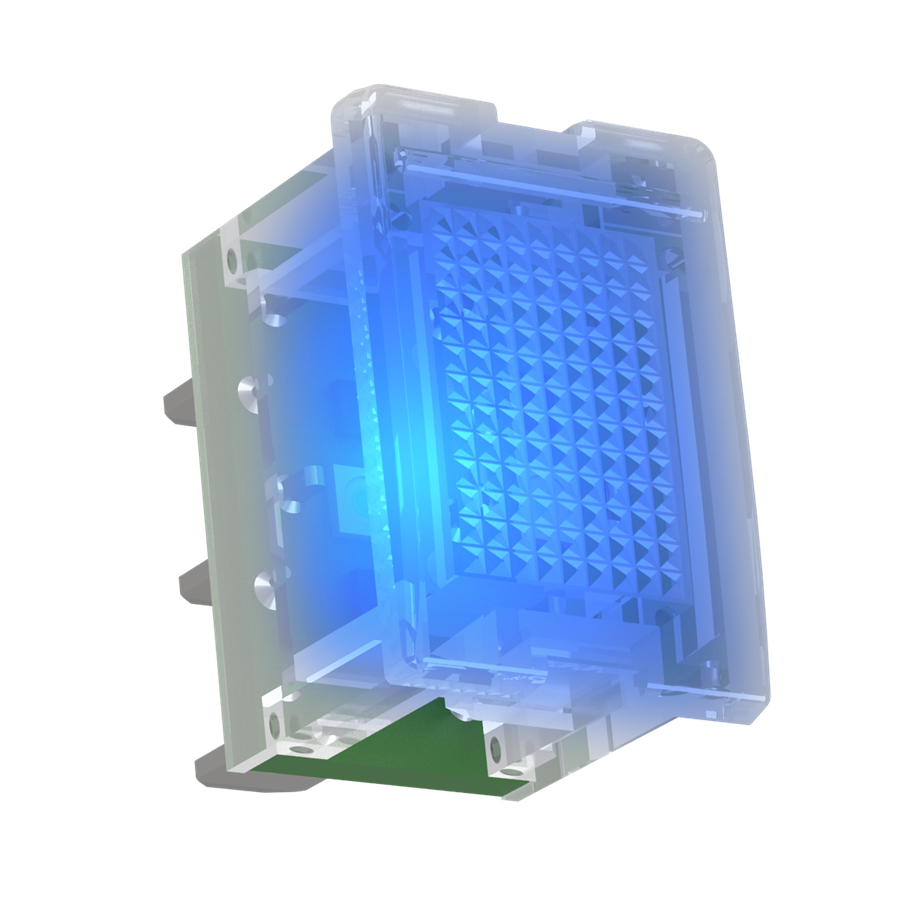

	USS-15	Signálná LED (modrá)		do eshopu	3D	2437
