Kontroluje Vám hladinu bazéna už naše HRH-5?

Kontroluje Vám hladinu bazéna už naše HRH-5? photo

Jar je výborná príležitosť na predstavenie našich obľúbených hladinových spínačov kvapaliny, ktoré je možné napr. použiť v súvislosti so zavlažovaním trávnikov alebo plodín. Predstavíme si aj jednoduché možnosti riadenia akumulácie závlahovej vody, ktoré zatiaľ nie sú bežné.

Úloha je čiastočne riešená riadeným čerpaním zo studne do nádrže, čo je bežné pre zavlažovacie systémy. Dodatočnou požiadavkou však je, aby boli naplnené dve nádrže za sebou, tzn. tak, aby bolo možné naplniť II. nádrž, až keď je I. nádrž plná. Podmienkou je aj to, že pokiaľ hladina vody v I. nádrži klesne pod monitorovanú úroveň, začne opäť jej plnenie bez ohľadu na stav hladiny v II. nádrži.

Aký by mohol byť účel tejto dvojnádržovej závlahy? Možností je niekoľko. Jedným z nich je napríklad situácia, keď sú dve zavlažované oblasti ďaleko od seba, ale existuje iba jedna studňa. Ďalším dôvodom pre dvojnádržové riešenie je inštalácia ďalšej nádrže k existujúcej pre navýšenie ich kapacity, napríklad z dôvodu, že miestne podmienky neposkytujú možnosť častého dočerpávania vody zo zdroja

Sekvenčné plnenie dvoch nádrží s pomocným reléovým ovládaním čerpadla

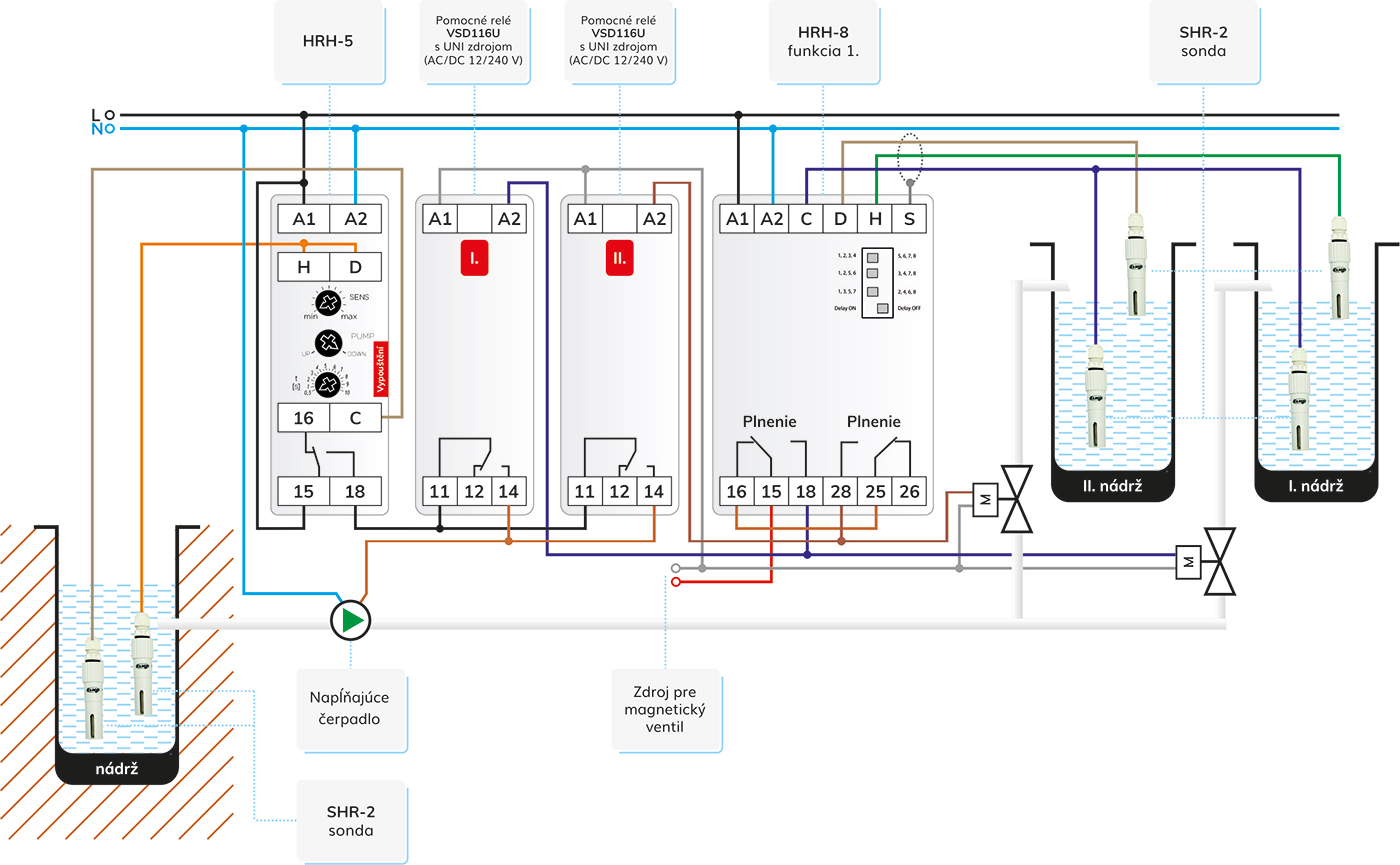

Obrázok 1 zobrazuje moduly komplexného riadenia a ich zapojenie. Hladinový spínač kvapaliny HRH-5 v známom zapojení s funkciou odčerpávania (PUMP DOWN) dopĺňa vodu do nádrží zo studne monitorovaním jednej úrovne.

Plnenie a stav naplnenia oboch nádrží je kontrolovaný hladinovým spínačom HRH-8/230V v režime 1 (nastavenie DIP spínačov, viď schéma modulu).

Podľa algoritmu režimu č. 1 sa počas procesu plnia dve nádrže nezávisle na sebe, pričom sa sleduje vždy jedna hladina. Obe hladinové sondy majú vlastné relé, ktorých kontakty ovládajú ventil príslušnej nádrže. Tieto riadiace signály ventilu zároveň privádzajú napätie na pomocné relé VS116U a ovládajú tak chod čerpadla.

Výstupné spínacie kontakty pomocného relé sú zapojené paralelne, tj sú v logickom zapojení OR, takže zopnutie ktoréhokoľvek spustí čerpadlo. Riadiaci signál potrebný na spustenie čerpadla môže byť zopnutý ľubovoľným pomocným relé iba v prípade, že hladina vody v studni dosiahne minimum hladinovej sondy HRH-5 a relé je zopnuté.

V praxi, ak je I. nádrž prázdna, začne jej plnenie bez ohľadu na kapacitu II. nádrže. Keď je I. nádrž naplnená až k hladinovej sonde, kontakty 15-18 hladinového spínača HRH-8 sa rozpoja, súčasne zopnú kontakty 15-16 a privedú napätie na svorku 25.

Pokiaľ je hladina vody v 2 nádrži pod hladinovou sondou, je cez kontakty 25 až 28 ovládaný príslušný elektromagnetický ventil, ktorý zopne pomocné relé, čím dôjde k spusteniu plnenia II. nádrže na úroveň hladinovej sondy. V prípade, že bude plnená II. nádrž a dôjde k poklesu hladiny v I. nádrži pod hladinovú sondu, dôjde k prerušeniu plnenia II. nádrže a začne sa opäť plniť I. nádrž.

Sekvenčné plnenie dvoch nádrží s pomocným reléovým ovládaním čerpadla s oneskorením

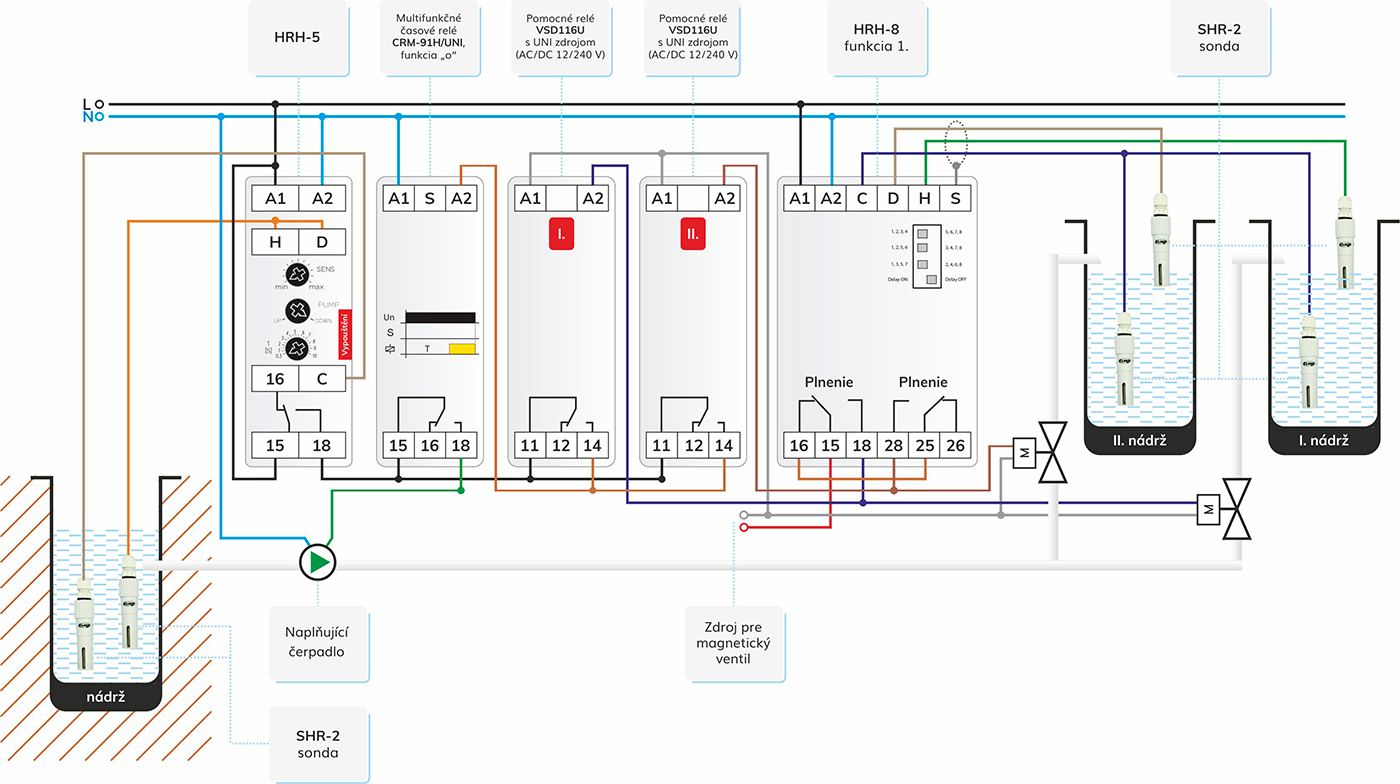

Schéma zapojenia na obrázku 2 je takmer totožná s predchádzajúcim, až na to, že výstupné zakončovacie kontakty dvoch paralelne zapojených pomocných relé spínajú napájacie napätie multifunkčného časového relé CRM-91H/UNI. Časové relé je nastavené na funkciu "a", teda funkciu oneskoreného rozbehu, ktorá oneskoruje štart čerpadla po otvorení niektorého z ventilov. Tým sa zabráni tomu, aby čerpadlo vyvíjalo tlak na systém, zatiaľ čo ventily sa ešte neotvorili.

Aj v tomto okruhu je možné čerpadlo spustiť iba v prípade, že je v studni voda a výstupný spínací kontakt HRH-5 napája kontakty časového relé. Prevádzka HRH-8 je rovnaká ako u predchádzajúceho s tým rozdielom, že pri zmene nádrže, ktorá sa má plniť, je možné detekovať jav, ktorý môže signalizovať problém s napájaním časového relé.

Pokiaľ sa HRH-8 prepne z plnenia I. nádrže na II. (alebo naopak) dôjde na chvíľu k prerušeniu napájania časového relé, pretože nie je na okamih zopnuté žiadne z pomocných relé a čerpadlo zostane chvíľu neregulované. V ďalšom kroku však relé kanála č. 2 HRH-8 zopne a príslušné pomocné relé začne znovu napájať časové relé. Pokiaľ tento veľmi krátky „výpadok napájania“ prekročí dobu reštartu CRM-91H/UNI (150 ms), časové relé čerpadlo opäť zapne s oneskorením, čo je nakoniec správne. Pokiaľ je tento „výpadok napájania“ kratší ako spomínaných 150ms a časové relé je tým pádom trvalo napájané, oneskorenie sa nebude uplatňovať a čerpadlo tak pôjde bez oneskorenia. V najhoršom prípade, pokiaľ sa čerpadlo nespustí a relé nezostane zapnuté. Výskyt tohto závisí aj od podmienok inštalácie, napr. aká kvalita a dĺžka káblov sa používajú. Tie dokážu na okamih uložiť napätie ako kapacitu a preklenúť tento malý výpadok prúdu. Pokiaľ sa však jav vyskytuje pravidelne, je nutné pomocné relé I. nádrže vymeniť za časové relé, ktoré počas prepínania krátkodobo oneskorí vypnutie časového relé ovládajúceho čerpadlo.

Sekvenčné plnenie dvoch nádrží s pomocným reléovým ovládaním čerpadla s oneskorením a logickým zapojením OR pomocou dvoch diód.

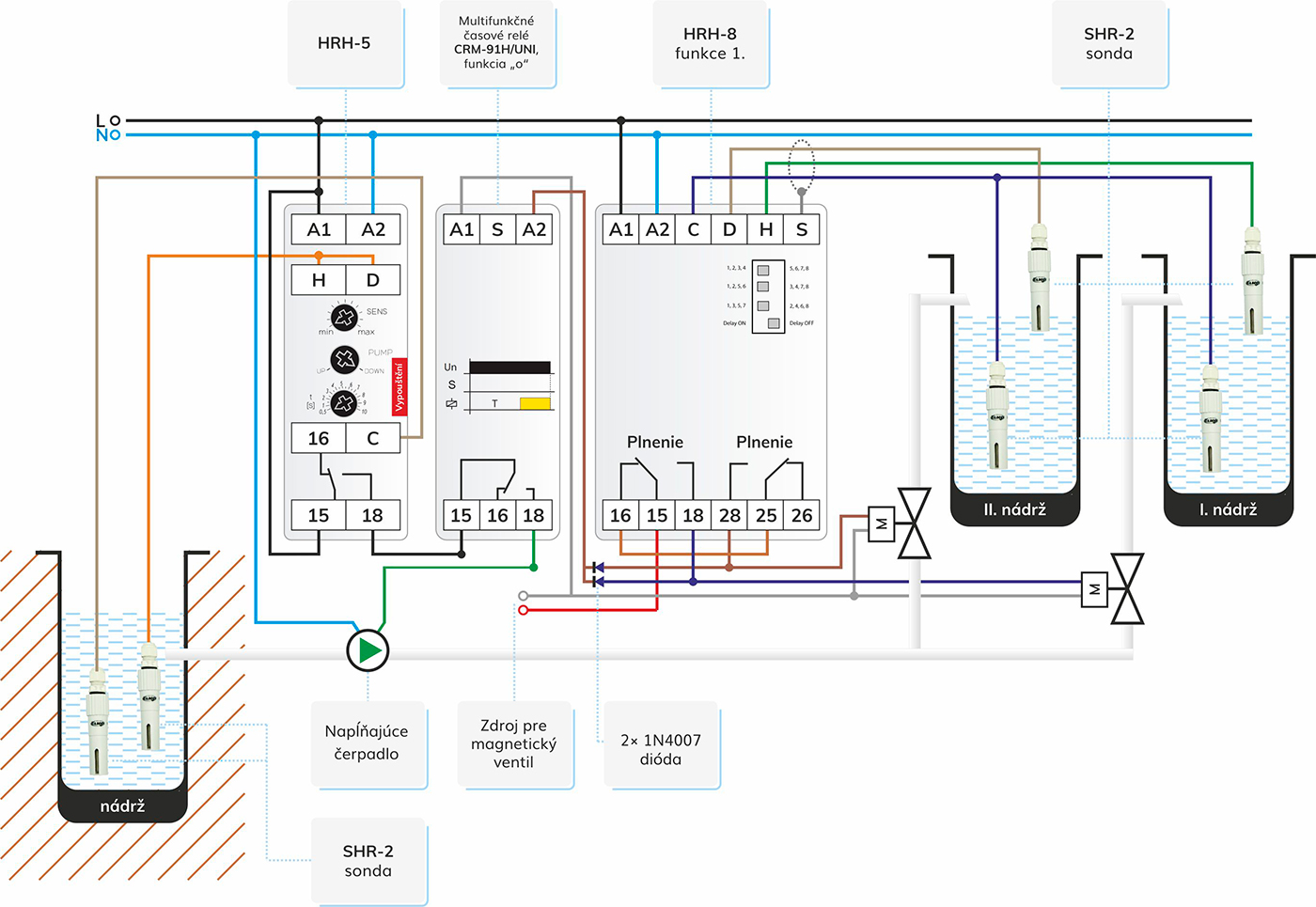

Spojením rovnakých pólov dvoch diód môžeme vytvoriť logické pripojenie OR. Pokiaľ je použité univerzálne napájacie časové relé, je možné ho ovládať striedavým / jednosmerným napätím 12 až 240 V vďaka napájaniu UNI. Pokiaľ pripojíte jeden z potenciálov AC 230 V, napr. fázu k druhému pólu niektorej z diód, dôjde k vyradeniu jedného z potenciálov AC 230 V, spoločný výstup potom bude mať efektívne napätie približne AC 115 V, čo je viac než dosť na spustenie časového relé . To sa využíva na zjednodušenie doterajších zapojení, viď obrázok 3, pričom sú vynechané dve pomocné relé

Zvyšok operácie je úplne rovnaký ako pri predchádzajúcich príkladoch, takže sa nebudeme znovu rozpisovať.

Komentár:

Miesto HRH-5, pokiaľ to podmienky vyžadujú, je možné použiť hladinový spínač HRH-7 s krytím IP65, ktorého obsluha a nastavenie je zhodné s hladinovým spínačom HRH-5.

Dôležité odkazy:

Technická dokumentácia HRH-5

Objednať môžete na našom eshope tu
