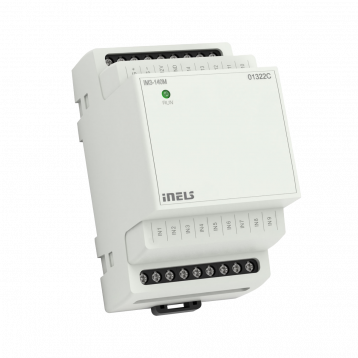

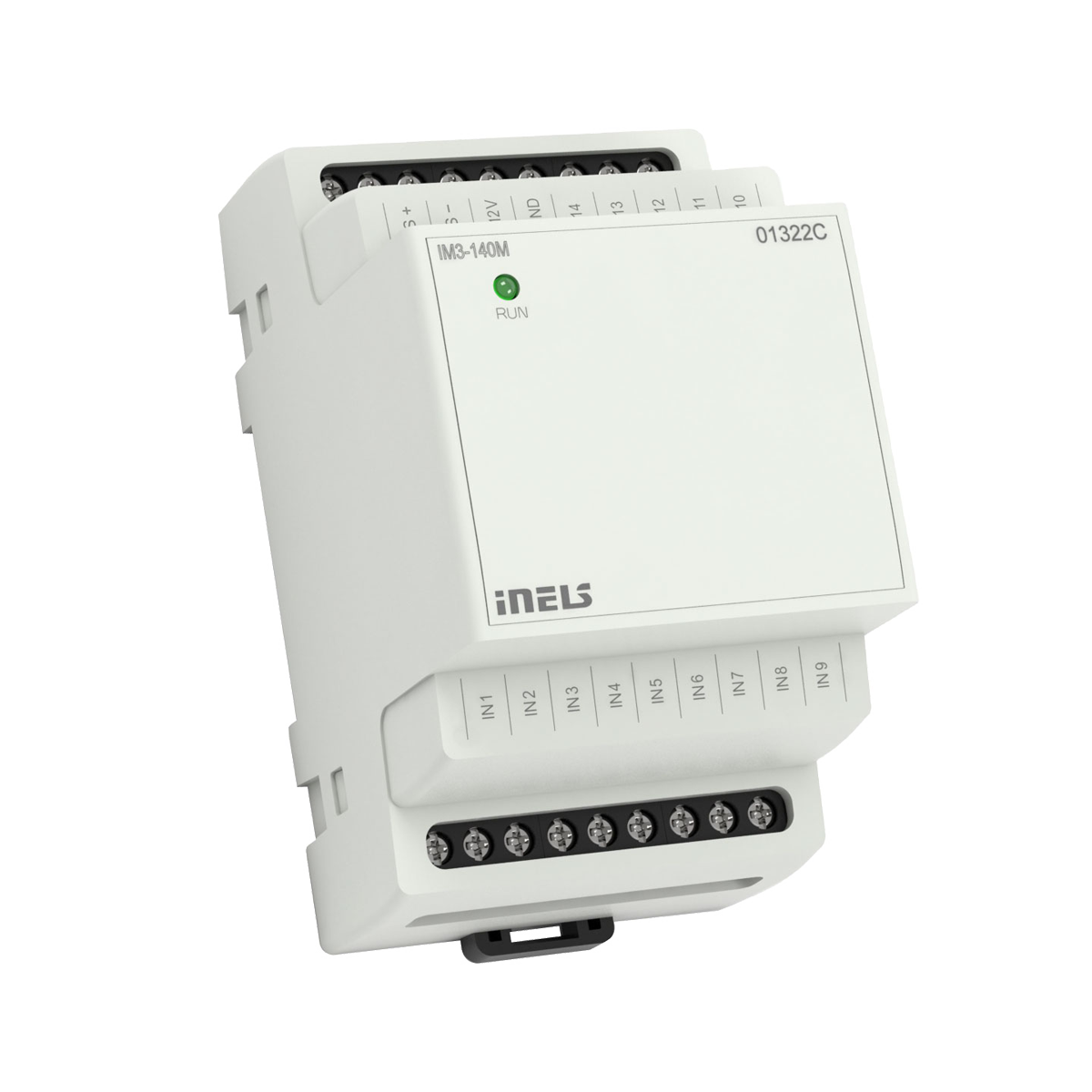

Jednotka binárnych vstupov IM3-140M

Popis

• Jednotka binárnych vstupov IM3-140M je určená pre pripojenie až 14 zariadení s bezpotenciálovým kontaktom (ako sú spínače, prepínače, tlačidlá iných designov, detektory EZS a EPS a iné).
• Vstupy IN1 - IN7 možno použiť aj ako vyvážené.
• Kontakty externých zariadení, pripojených na vstupy jednotky, môžu byť spínacie alebo rozpínacie - výsledne sú parametre vstupov konfigurované v software iDM3.
• Jednotka generuje napájacie napätie 12 V DC / 150 mA pre napájanie externých detektorov EZS, takže možno napájať PIR detektory, požiarne, plynové detektory a iné.
• Aktívnym využívaním výstupu 12 V DC pre napájanie detektorov sa zvyšuje menovitý odber jednotky zo zbernice BUS (viď. Technické parametre).
• Jednotka možno využiť pre počítanie pulzov z meračov energií s pulzným výstupom.
• IM3-140M v prevedení 3-MODUL je určená pre montáž do rozvádzača, na DIN lištu EN60715.

Technické parametre

• Napájacie napätie / tolerancia: 27 V DC, -20 / +10 %
• Stratový výkon: max. 1 W
• Stupeň krytia: IP20 prístroj, IP40 so zákrytom v rozvádzači
• Pracovná poloha: ľubovoľná
• Inštalácia: do rozvádzača na DIN lištu EN 60715
• Prevedenie: 3-MODUL
• Rozmery: 90 x 52 x 65 mm
• Hmotnosť: 104 g
