Skleněný dotykový ovladač se symboly - GSB3-90/S

POPIS

• Skleněné dotykové ovladače se symboly GSB3-40/S, GSB3-60/S a GSB3-90/S jsou součástí ucelené skleněné řady iNELS ovládacích jednotek a lze je s výhodou využít ve všech projektech např. i v rámci řízení hotelového pokoje (GRMS).
• GSB3-40/S čtyřmi, GSB3-60/S šesti a GSB3-90S devíti dotykovými tlačítky, jejichž funkce lze jednoduše softwarově upravovat.
• Grafiku jednotlivých symbolů je možné na základě konzultace s výrobcem měnit a přizpůsobovat požadavkům investora.
• Jednotlivé symboly mohou být libovolně podsvíceny jednou ze sedmi barev – červená, zelená, modrá, žlutá, růžová, tyrkysová a bílá.

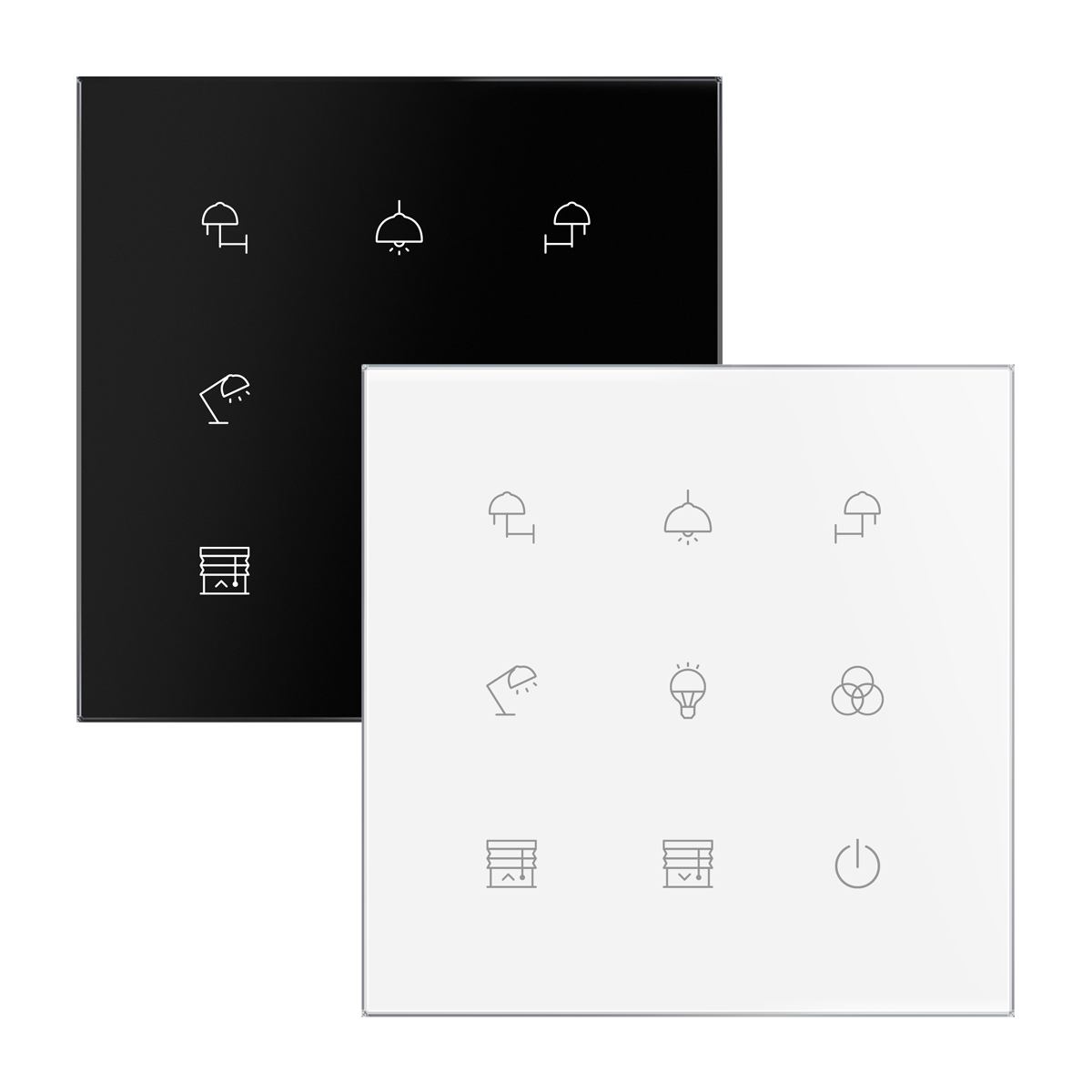

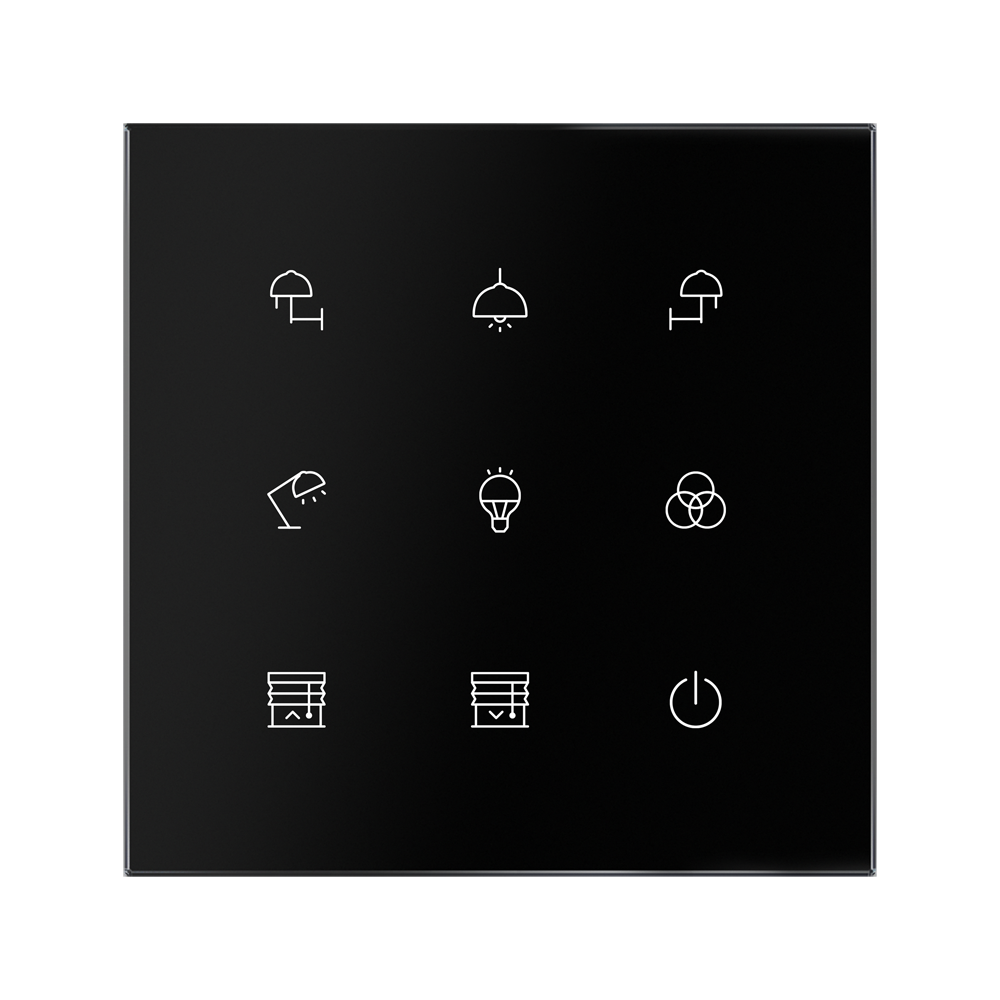

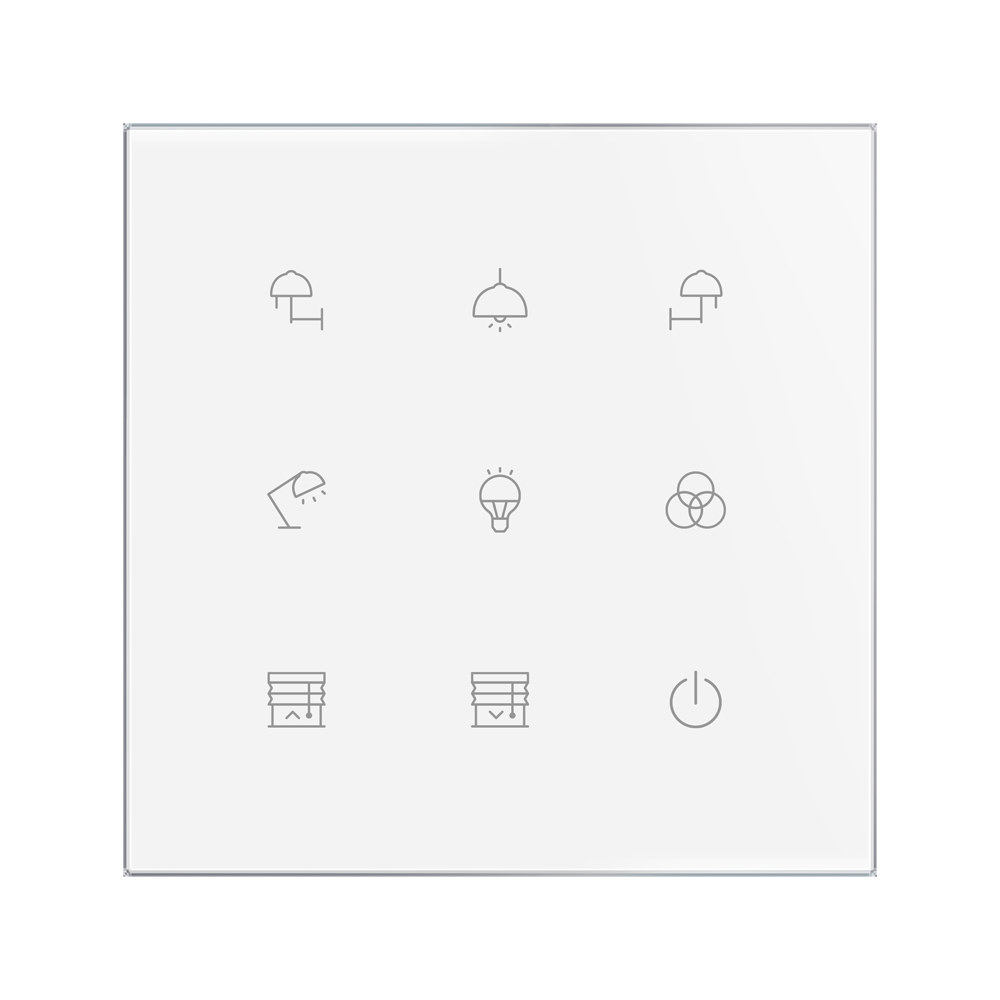

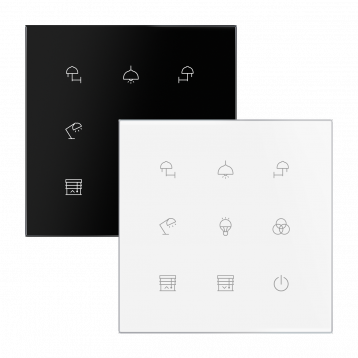

• Skleněný dotykový panel je designovým prvkem systému iNELS a je k dispozici v elegantní černé (GSB3-40/SB, GSB3-60/SB, GSB3-90/SB) a bílé (GSB3-40/SW, GSB3-60/SW, GSB3-90/SW) variantě.
• Všechny varianty jsou v rozměru základního modulu vypínače (94 x 94 mm) řady luxusních přístrojů LOGUS90 a jsou tedy plně v souladu s designem rámečků pro zásuvky z této řady, kde lze stejně jako
  u ovladačů volit bílé i černé sklo rámečků.
• Dotykový panel je vybaven integrovaným teplotním senzorem. Dále je vybaven analogově digitálním vstupem (AIN/DIN), který lze využít pro připojení bezpotenciálového kontaktu nebo externího teplotního senzoru TC/TZ (např. pro měření teploty podlahy).
• Dotykový panel je také vybaven senzorem intenzity okolního osvětlení. Na základě informací ze senzoru lze rozsvěcovat orientační podsvětlení symbolů nebo vykonávat různé akce v softwaru iDM3,
  např. rozsvěcovat světelné okruhy v dané místnosti aj.
• Výhodou oproti standardním tlačítkům/vypínačům je úspora místa, signalizace stavu libovolného výstupu systému, možnost měřit teplotu a také možnost připojení externích tlačítek nebo detektorů.
• Každé tlačítko může ovládat kterýkoliv aktor (spotřebič) v systému. Dále lze také přiřadit každému tlačítku jinou funkci nebo makro (sestava funkcí). Je tedy možné jedním tlačítkem ovládat několik spotřebičů zároveň.
• GSB3-40/S, GSB3-60/S a GSB3-90/S nelze násobit do vícerámečků a jsou určeny pro montáž do instalační krabice.
• Skleněné dotykové ovladače v provedení SBP/SWP jsou vybaveny senzorem proximity, který dokáže po přiblížením se k jednotce na cca 0,25 m rozsvítit symboly.

TECHNICKÉ PARAMETRY

• Počet ovládacích tlačítek: 9
• Napájecí napětí: BUS 27 V DC
• Jmenovitý proud ze sběrnice BUS: 20-50 mA (při 27 V DC)
• Rozměry: 94 x 94 x 41 mm
