Dálkově ovládaná rychlost ventilátoru

Dálkově ovládaná rychlost ventilátoru

V mnoha případech je součástí zakoupené jednotky ovladač pro přepínání otáček ventilátorů instalovaných ve fancoilových jednotkách nebo jiných ventilátorech se třemi různými rychlostmi otáčení. Pokud se nejedná o příslušenství nebo např. jsou potřeba rozbité nebo jiné způsoby ovládání, pak mohou přicházet v úvahu jednotlivá řešení, jak jsme již ukázali v našich článcích. Typicky neexistuje žádný ovládací kabel pro kabelové ovládání dodatečně namontovaných ventilátorových jednotek. Pro instalaci ovládacího kabelu je nezbytně nutné mít vyřezávaný nebo vnější, nepříliš estetický kabelový kanál.

Naštěstí systém iNELS Wireless nabízí několik nástrojů a užitečných funkcí pro komplexní řešení tohoto problému, včetně ovládání z chytrého telefonu, a to i v rámci kompletního systému chytrého bydlení.

Následují příklady bezdrátového přepínání rychlostních stupňů s různými možnostmi blokování a časování. Hardwarové uzamčení přepínání stupňů lze nejsnáze vyřešit přepínacími kontakty, proto používáme 4 - 5 - 6 přepínacích relé RFSA-66M nebo RFSA-66MI ( relé 1 - 2 - 3 jsou pouze spínací kontakty).

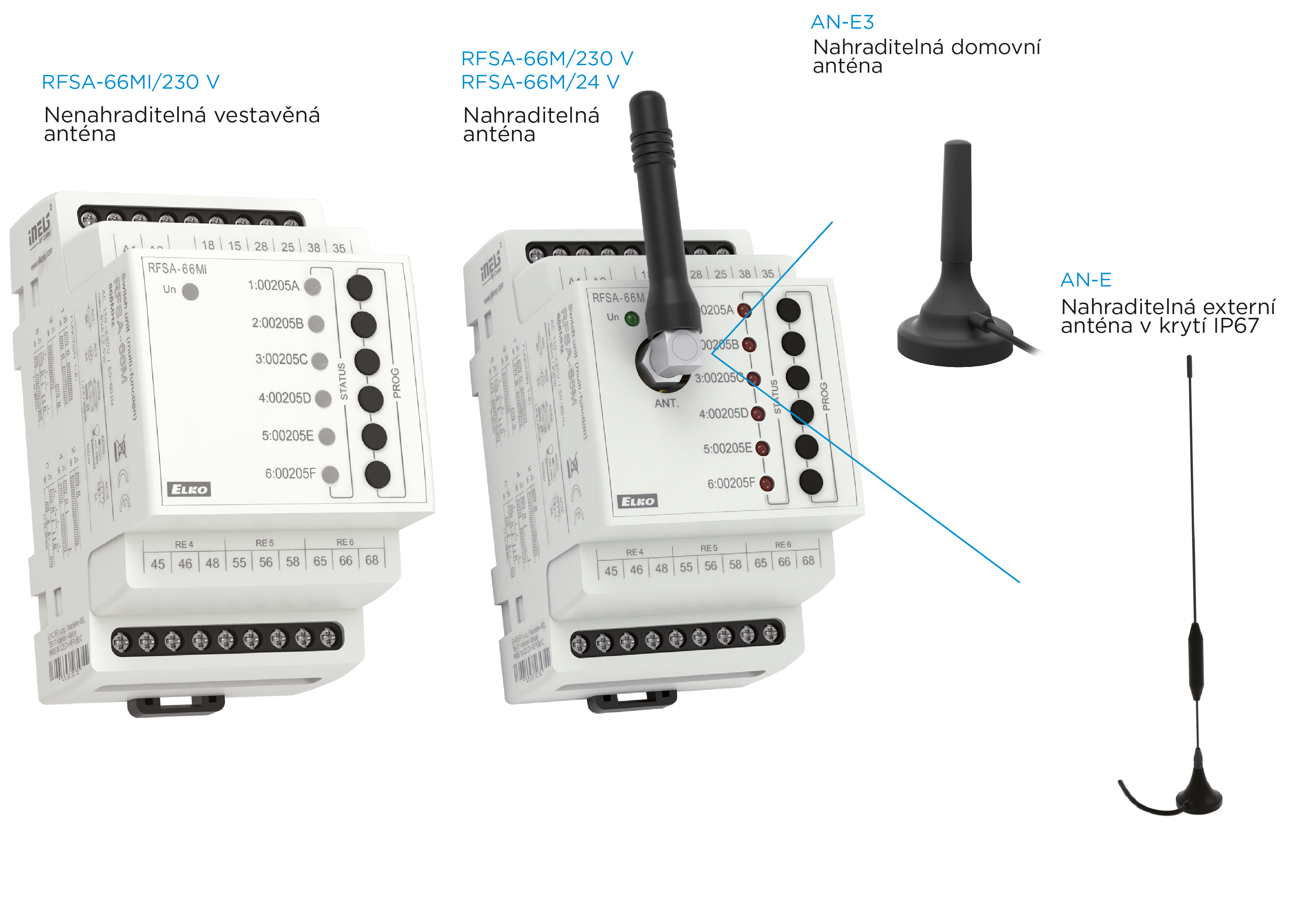

Mezi dvěma spínacími jednotkami jsou dva hlavní rozdíly:

  1. K prvku RFSA-66M je možno připojit externí antény (AN-E pro vnitřní užití a nebo AN-E3 pro venkovní), proto je možné jej instalovat i do kovové skříně.
  2. Prvek RFSA-66MI je anténa vestavěná, takže ji nelze vyměnit za externí a proto je doporučeno instalovat pouze do plastové skříně s plastovými dvířky. Je však cenově dostupnější

Dálkové ovládaní

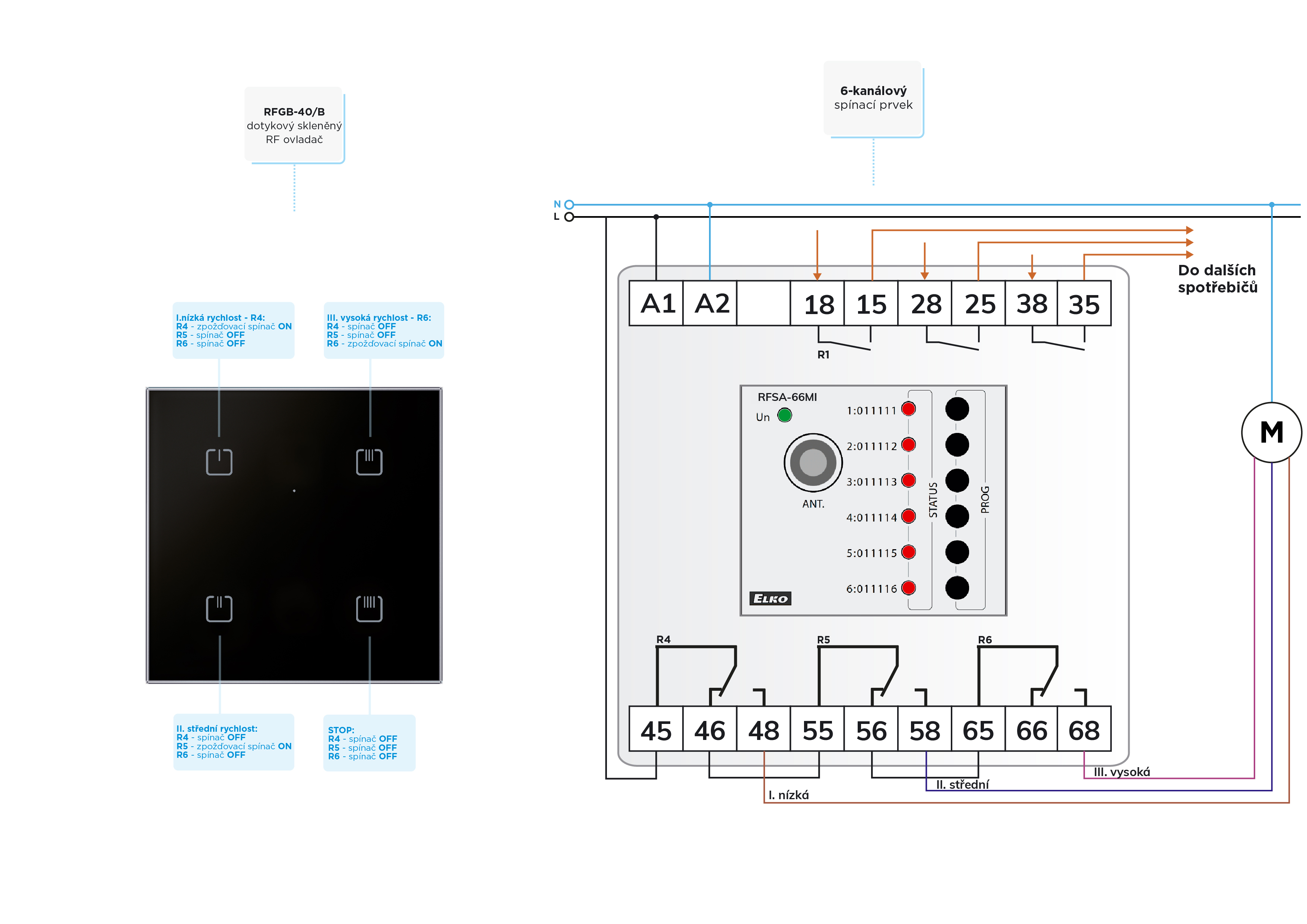

Nedostatek ovládacích vodičů nebo potíže s elektroinstalací (např. sekání do stěn, vedení kabelů) lze relativně snadno překonat pomocí RF zařízení. Následující obrázek ukazuje tři rychlosti ventilátoru se třemi přepínacími kontakty šestikanálového RFSA-66MI. S jedním nebo i více RF ovladači - v tomto příkladu používáme ovladač, v příkladu používáme černý skleněný ovladač RFGB-40/B, který lze připevnit na stěnu nebo rovnou plochu.

Relé RFSA-66MI (nebo RFSA-66M) lze spárovat samostatně s každým tlačítkem na ovladači. Cívky motoru jsou spojeny spínacími kontakty přepínacích kontaktů, rozpínací kontakty slouží k aretaci.

Současné zapnutí stupňů lze zablokovat dvěma způsoby:

  • Zapojením klidových kontaktů přepínacích kontaktů do série (logické zapojení AND) se dosáhne hardwarového blokování, takže napětí může přijímat vždy jen jeden zapnutý stupeň. V zásadě se může stát, že při aktivovaném III. stupni je zapnutý i II. stupeň, ale kvůli fyzickému zámku bude fungovat pouze II. stupeň. Při správném spárování a bezchybné RF komunikaci se to stát nemůže.
  • Další úroveň blokování je zajištěna párováním tlačítek ovladače s relé takto:
    • 1. tlačítko: Zpožděná aktivace relé stupně I (funkce 6), stisknutí stejného tlačítka vypne stupeň II. a III. krokové relé (funkce 3).
    • 2. tlačítko: Zpožděná aktivace relé stupně II (funkce 6), stisknutí stejného tlačítka vypne stupeň I a III. krokové relé (funkce 3).
    • 3. tlačítko: Zpožděná aktivace relé stupně III (funkce 6), stisknutí stejného tlačítka vypne stupeň I a II. krokové relé (funkce 3).
    • 4. tlačítko: funkce STOP, vypnutí ventilátoru vypnutím všech tří relé (funkce 3)

Se zpožděním použitým při zapínání jednotlivých stupňů čekáme na jisté vypnutí již pracujícího stupně. Tři nepoužitá relé lze použít ke spínání dalších spotřebičů s jinými ovladači.

Dálkově ovládané přepínání stupňů se samostatným reléovým vypínáním

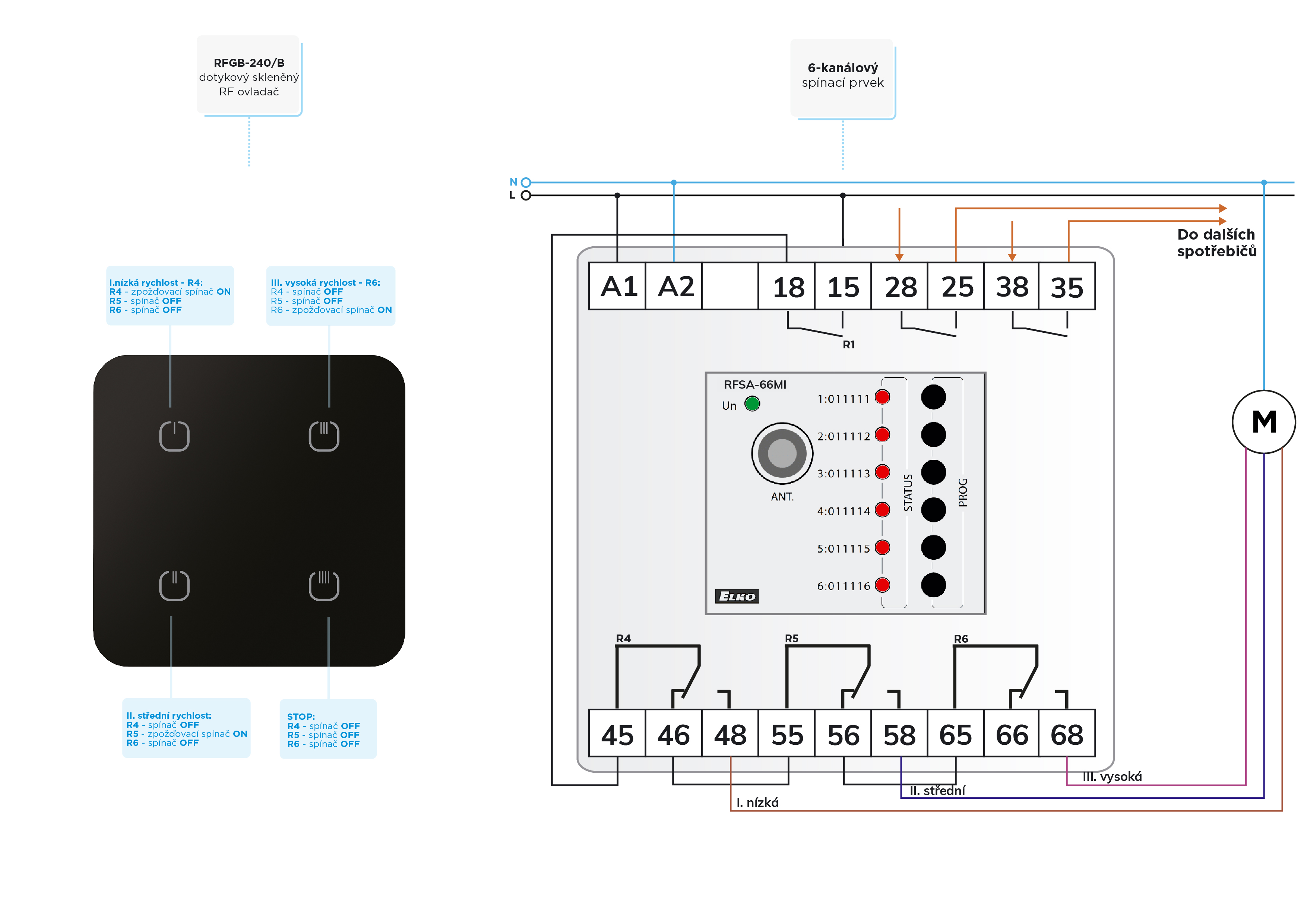

V zapojení znázorněném na následujícím obrázku můžeme objevit dvě změny oproti předchozímu obrázku. Jedním je typ ovladače (RFGB-240/B), který byl použit pouze pro ilustraci široké škály možností výběru ovladače. Rozdíl oproti RFGB-40/B je v designu. 40/B má čtvercový podpatek, zatímco 240/B je zaoblený. Dalším rozdílem je, že napájení relé přepínače odboček není pevné, ale je také spojeno s RF relé, což zvyšuje bezpečnost vypínání.

Zajímavou možnost získáte, pokud je čtvrté tlačítko ovladače spárováno pouze pro zapínání a vypínání relé hlavního vypínače (funkce 4) a nevypínání ostatních relé s ním, jak je znázorněno na obrázku. To umožňuje, aby při opětovném zapnutí fungoval stupeň před vypnutím. Další možností, jak zachovat stav relé po výpadku napájení, je nastavení funkce "MEMORY" pro každý kanál. Poté, po výpadku napájení, se všechny paměťové reléové výstupy přepnou do stavu před výpadkem napájení.

Časované řazení převodů

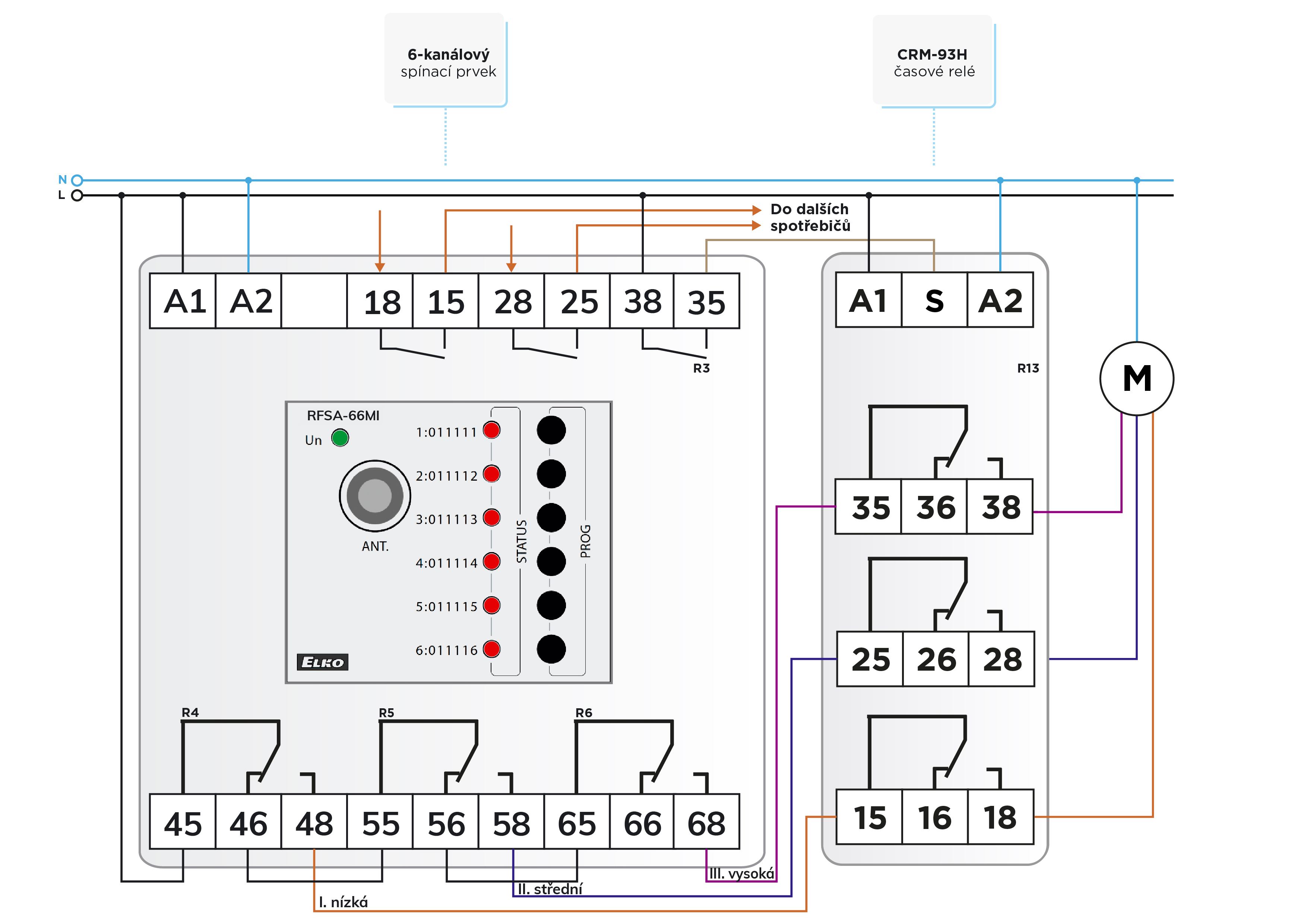

Předchozí zapojení lze jednoduše doplnit o funkci časování, takže při zapnutí jakékoli úrovně se ventilátor po nastavené době vypne. Na následujícím obrázku je použito multifunkční časové relé CRM-93H se třemi přepínacími kontakty.

Relé časového relé pracují současně, ale jejich bezpotenciálové kontakty jsou na sobě nezávislé. Tři kontakty časového relé vysílají současně signál spínacích kontaktů vf relé tří stupňů, ale bude vybuzen pouze aktivní stupeň. Nastavením časového relé na funkci "e" získáme restartovatelné zpoždění uvolnění. Relé R3 spínací jednotky RF dává řídicí signál na vstup "S". Na náběžné hraně signálu objevujícího se na vstupu "S" jsou relé přitažena, na sestupné hraně začíná časování se stále přitaženým relé, po této době jsou relé časového relé vypnuta.

Načasování předchozích spojení

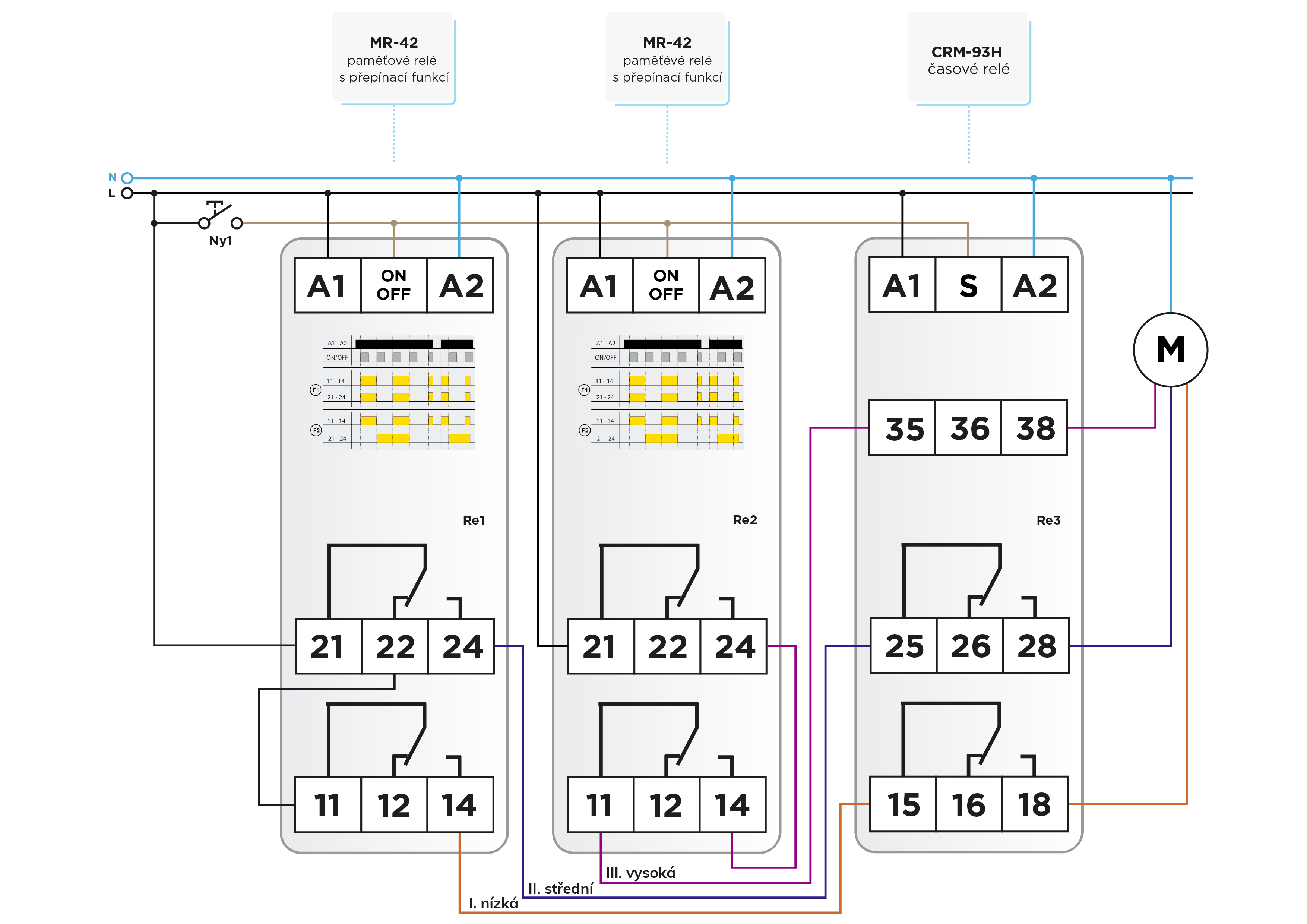

Pro úplnost poslední obrázek ukazuje použití časového relé CRM-93H pro řešení přepínačů odboček diskutovaná výše.

Kdy by bylo relevantnější mluvit o vytápění než v zimě. Šestikanálová spínací jednotka RFSA-66M může problém vyřešit s některými doplňky i nyní, později, jako v „RF ovládání vytápění s centrálním ovladačem - II. dokazujeme to v našem příspěvku s názvem "sekce".

Pozor! Řešení prezentovaná v článcích jsou ilustrační koncepční schémata zapojení, ve kterých se i přes opakované kontroly nebo zkoušky v dílenských podmínkách mohou vyskytnout chyby. Úkolem a odpovědností instalačního technika je zkontrolovat jejich vhodnost pro daný úkol a provést případné změny! Autor ani společnost nenesou žádnou odpovědnost za škody nebo jiné problémy vyplývající z použití prezentovaných řešení. Barvy vodičů na výkresech pouze napomáhají snazší přehlednosti, nemusí nutně odpovídat barvám standardního zapojení!
